EC ventilátory s integrovaným měničem — nová generace vzduchotechniky v obchodních objektech

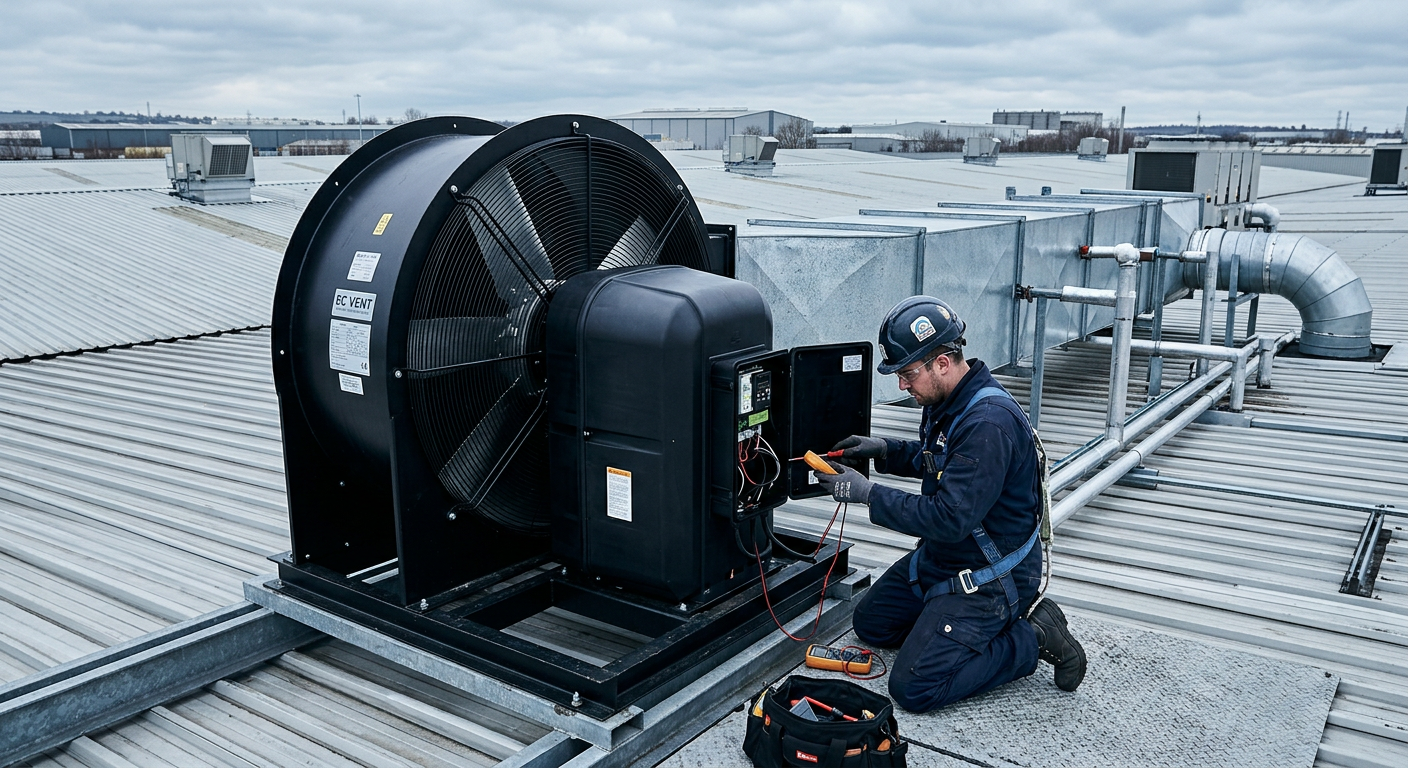

Velké střešní, odtahové a přívodní ventilátory instalované na obchodních centrech, supermarketech, skladových halách a administrativních budovách stále více využívají EC motory (Electronically Commutated) s frekvenčním měničem integrovaným přímo do tělesa motoru. Výrobci jako ebm-papst (např. řada A3G, model A3G910-BD61-31 s označením "VSD integrated"), Ziehl-Abegg (řada ZAplus, ECblue) a Rosenberg (EC motory) umísťují veškerou elektroniku regulace otáček do jedné kompaktní jednotky bez externí rozvaděčové skříně měniče.
Toto řešení má výrazné výhody — méně kabeláže, menší rozváděč, snazší montáž — ale má jednu podstatnou nevýhodu z hlediska servisu: pokud selže elektronika, selže celý ventilátor. Nelze jednoduše vyměnit externí měnič, protože je součástí samotného motoru. Právě zde vidíme reálnou mezeru na trhu: servisní a zprostředkovatelské služby pro tyto jednotky, místo výměny celého drahého motoru s elektronikou za nový.
Jak je řízen EC ventilátor s vestavěným měničem
EC motor s integrovaným měničem komunikuje s BMS/automatizací budovy přes jedno z několika standardních rozhraní. Na svorkovnici najdeme obvykle tyto signály (jako u ebm-papst a podobných ventilátorů):
| Svorka / signál | Funkce | Typická porucha |
|---|---|---|
| 0-10V / PWM | Analogový signál žádané otáčky | Poškozený vstupní napěťový dělič, žádná reakce na signál z BMS |
| 4-20mA | Proudový signál žádaných otáček (odolný vůči rušení na dlouhých kabelových trasách) | Přerušený proudový smyčkový obvod, poškozený vstupní převodník |
| ±10V / ±20V | Napájecí napětí pro externí senzory (presostat, tlakový senzor) | Zkrat na napájecím výstupu, vypálený regulátor na desce |
| GND / OUT | Signálová zem a výstup zpětné vazby otáček | Chybí zpětná vazba do BMS — "duchový" ventilátor v systému |
| RSA / RSB | Sběrnice RS485 Modbus RTU — vzdálené čtení a zápis parametrů | Žádná komunikace, adresa slave resetována na tovární hodnotu |
| NO / COM / NC | Výstup relé souhrnného alarmu | Relé zaseknuté ve stavu alarmu, zoxidované kontakty |

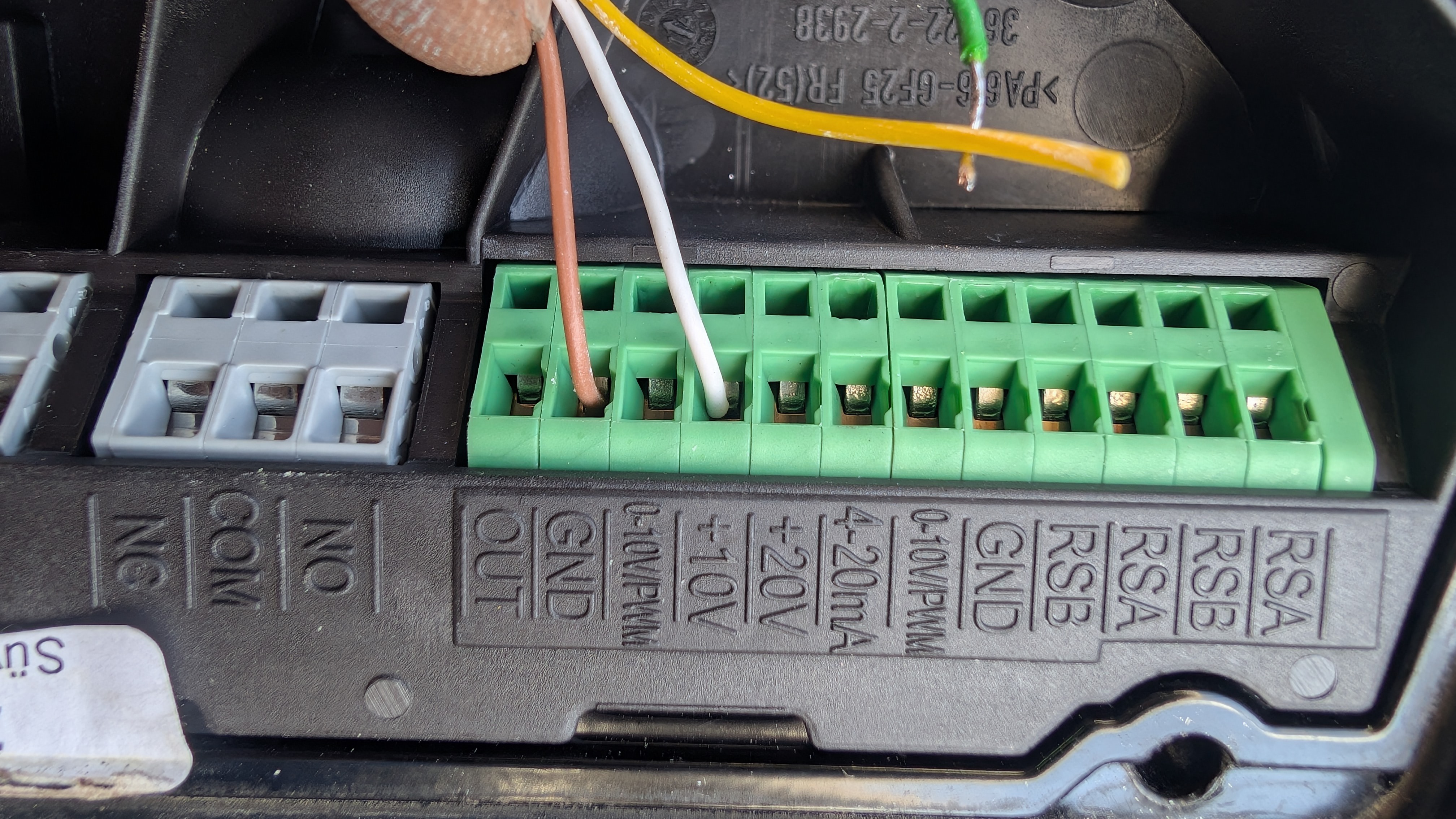

Fotografie skutečné svorkovnice ventilátoru ebm-papst, na které jsou přesně vidět svorky 4-20mA, 0-10V/PWM, ±10V, GND/OUT a reléový výstup NO/COM/NC:
Nejčastější poruchy EC ventilátorů s integrovaným měničem
| Porucha | Příznak | Typická příčina |
|---|---|---|
| Ventilátor nenastartuje | Motor nereaguje na řídicí signál, rotor se nehýbe | Poškozený obvod napájení elektroniky, spálená vnitřní pojistka, porucha filtračního DC kondenzátoru |
| Zablokovaný rotor / hluk při startu | Motor se pokusí rozjet, poté se zastaví, slyšitelné "klik" a chyba | Zadřené ložisko, znečištěná komora rotoru (prach, tuk z kuchyňského odtahu), poškozené Hallovy senzory komutace |
| Přehřívání elektroniky / tepelné odstavení | Ventilátor se zastaví po několika minutách provozu | Zanesený chladič, vysušená teplovodivá pasta pod IGBT, poškozený vnitřní chladicí ventilátor |
| Ztráta komunikace Modbus/BMS | Systém BAS zařízení nevidí, žádné čtení parametrů | Adresa slave resetována po přepětí, poškozený transceiver RS485, přerušená terminace sběrnice |
| Vlhkost a koroze uvnitř elektroniky | Sporadické chyby, koroze na desce, zápach spálené izolace | Poškozené těsnění IP55, kondenzace při montáži na střechu/vně budovy |
| Poškození výkonového stupně IGBT/MOSFET | Motor "bzučí", ale neotáčí se, spálené síťové pojistky | Síťové přepětí, zkrat ve vinutí motoru, stárnutí výkonových součástek po letech provozu |
Vzdálená diagnostika na základě fotografií a schémat kabeláže
U EC ventilátorů s integrovaným měničem lze velkou část diagnostiky provést vzdáleně, bez návštěvy na objektu. Stačí nám zaslat:

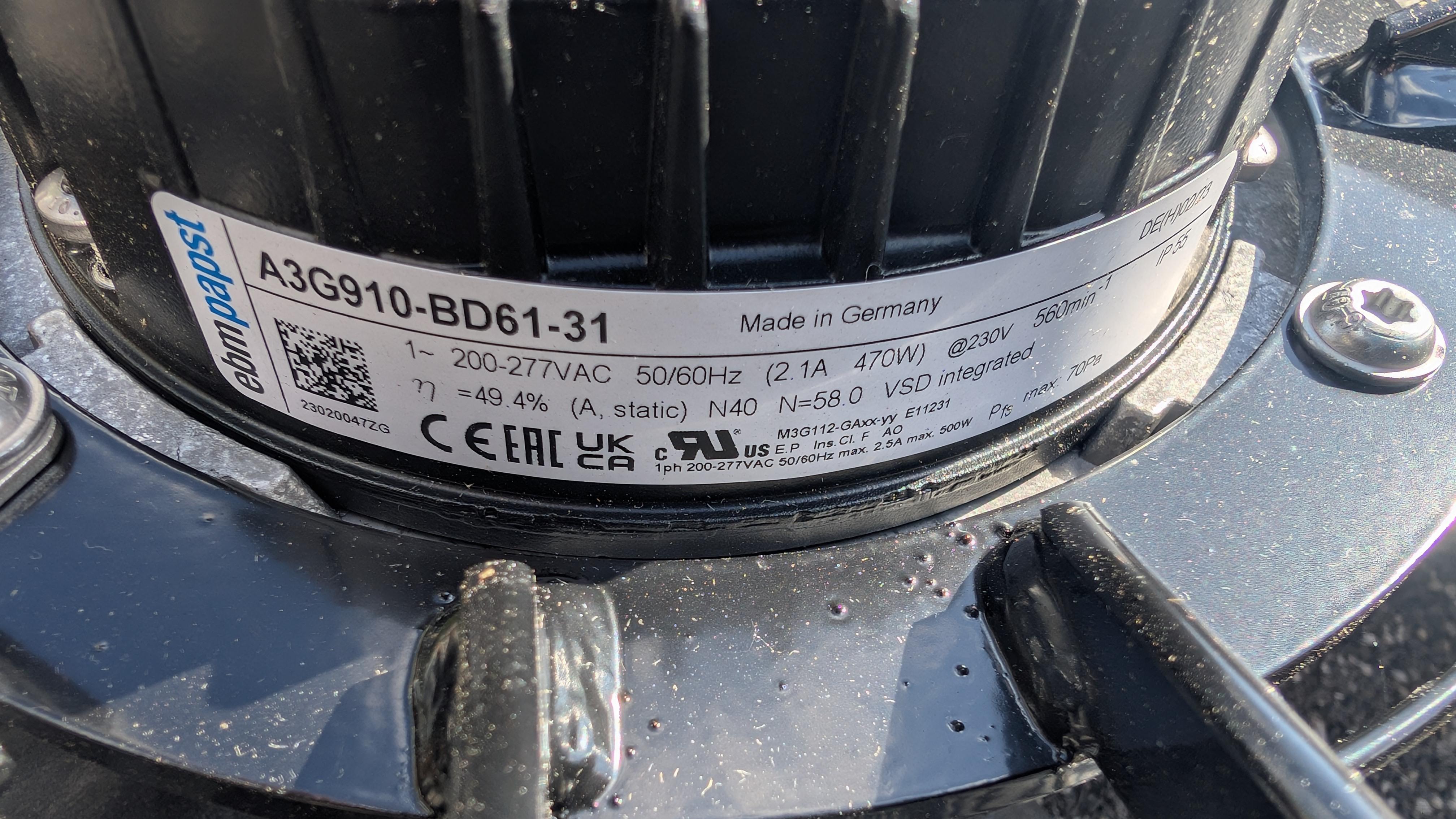

- Fotografii typového štítku motoru (číslo modelu, napětí, výkon, otáčky, krytí IP)
- Fotografii svorkovnice s popisky řídicích signálů
- Schéma kabeláže automatizace budovy (pokud je dostupné) nebo popis signálu, který vysílá BMS
- Popis příznaku — zda se motor vůbec pokouší rozjet, zda je slyšet zvuk, zda svítí chybová LED

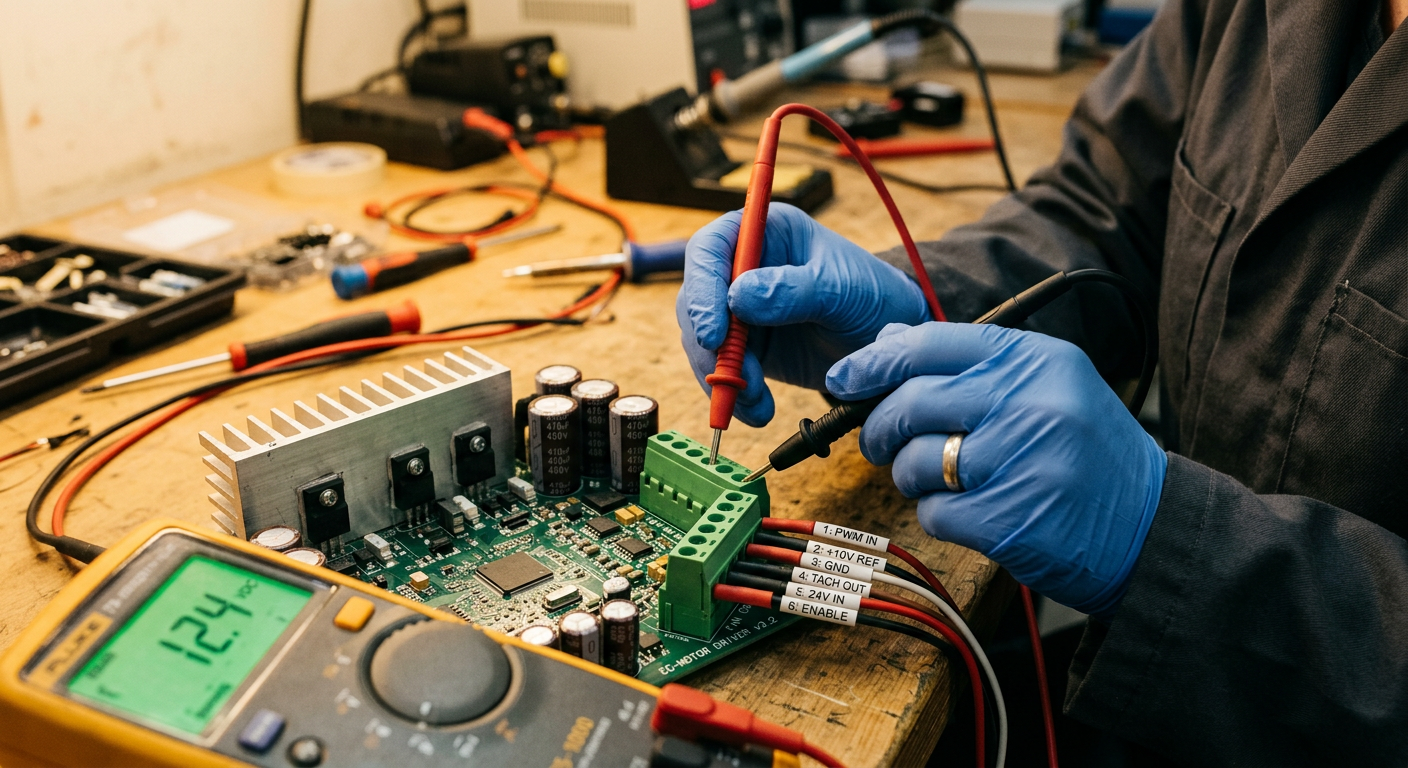

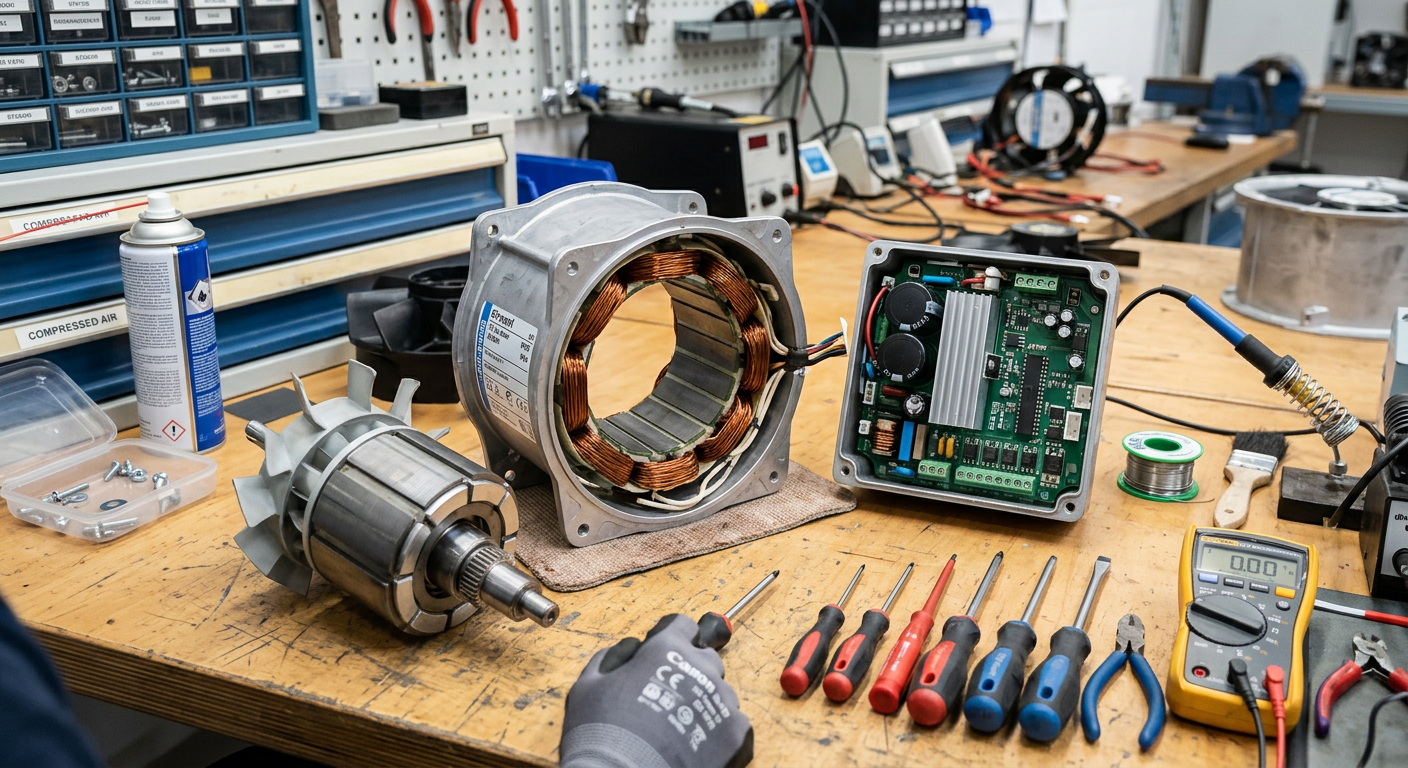

Na základě toho určíme, zda problém leží v modulu elektroniky (opravitelný/regenerovatelný v dílně), v mechanické části motoru (ložiska, komutace), nebo v řídicím signálu z automatizace budovy. Demontovaný modul elektroniky nebo celý motor lze zaslat do naší dílny — po opravě zašleme hotovou jednotku zpět k opětovné montáži.
Kde se používají velké EC ventilátory s integrovaným měničem
- Obchodní centra a velkoformátové prodejny — mechanická ventilace prodejních ploch, střešní odtahové ventilátory
- Chladírny a mrazírny v potravinářské logistice — ventilátory kondenzátorů a výparníků s EC regulací
- Administrativní budovy a veřejné objekty — vzduchotechnické jednotky, systémy VAV (Variable Air Volume)
- Výrobní haly a sklady — obecná ventilace, střešní odtahy, odsávací systémy
- Restaurace a průmyslové kuchyně — odtahové ventilátory nad digestořemi, provoz v agresivním prostředí (tuk, pára, vysoká teplota)
Model spolupráce — zprostředkování, servis a regenerace
Vidíme zde jasnou mezeru na trhu: majitelé a správci obchodních objektů málokdy vědí, že porouchaný EC ventilátor s integrovaným měničem neznamená automaticky výměnu za novou jednotku za plnou katalogovou cenu (často několik tisíc PLN/EUR za jednotku s elektronikou). V mnoha případech je elektronika opravitelná na úrovni součástek — výměna poškozených kondenzátorů, výkonových tranzistorů, napájecích obvodů nebo transceiveru RS485 obnoví plnou funkčnost za zlomek nákladů nové jednotky.
Nabízíme tři modely spolupráce:
- Servis a oprava elektroniky — demontáž modulu/motoru, oprava v dílně, zaslání hotové jednotky zpět
- Zprostředkování při výběru náhradního dílu — pokud oprava není ekonomicky výhodná, pomůžeme vybrat a nakonfigurovat kompatibilní náhradu jiného výrobce
- Vzdálená diagnostika pro servisní firmy HVAC — technická podpora pro montážní týmy, které nemají zkušenost s elektronikou EC motorů
Oblast působnosti: na místě ve Slezsku a Opolí, vzdáleně po celé Evropě
Úvodní diagnostiku, demontáž a fyzický servis provádíme na místě v regionu Slezsko a Opolí v Polsku: Knurów, Gliwice, Katowice, Zabrze, Bytom, Rybnik, Tychy, Mikołów, Ruda Śląska, Opole, Kędzierzyn-Koźle.
Vzdálenou diagnostiku na základě fotografií a schémat a technické konzultace pro servisní firmy poskytujeme klientům ve největších evropských městech — Varšava, Berlín, Mnichov, Praha, Vídeň, Bratislava, Milán, Amsterdam, Paříž. Jednotka k opravě se k nám zasílá kurýrem, po opravě ji zašleme zpět.
FAQ — oprava EC ventilátorů s integrovaným měničem
- Lze opravit EC ventilátor, pokud je elektronika integrovaná s motorem?
- Ve většině případů ano. Modul elektroniky bývá vyměnitelnou částí uvnitř tělesa motoru — opravujeme jej na úrovni součástek bez nutnosti výměny celého motoru.
- Jak zaslat ventilátor k opravě?
- Ventilátor nebo samotný modul elektroniky (pokud jej lze bezpečně demontovat) se zasílá kurýrem. Před odesláním prosím zašlete fotografie štítku a popis poruchy — pomůže to připravit nabídku.
- Opravujete i jiné značky než ebm-papst?
- Ano — servisujeme také Ziehl-Abegg, Rosenberg, Systemair, ebm-papst a další EC/AC motory s integrovanou řídicí elektronikou.
- Kolik stojí oprava?
- Každá porucha je jiná — po analýze fotografií a popisu připravíme individuální bezplatnou nabídku před zahájením opravy.
- Nabízíte služby 24/7?
- Pracujeme v pracovních dnech v čase 8:00-16:00. Nezajišťujeme nepřetržitou pohotovost ani víkendový servis.
