Displej Naviop Genius 7G v Magni strojich — kdyz ekran nefunguje, stroj stoji

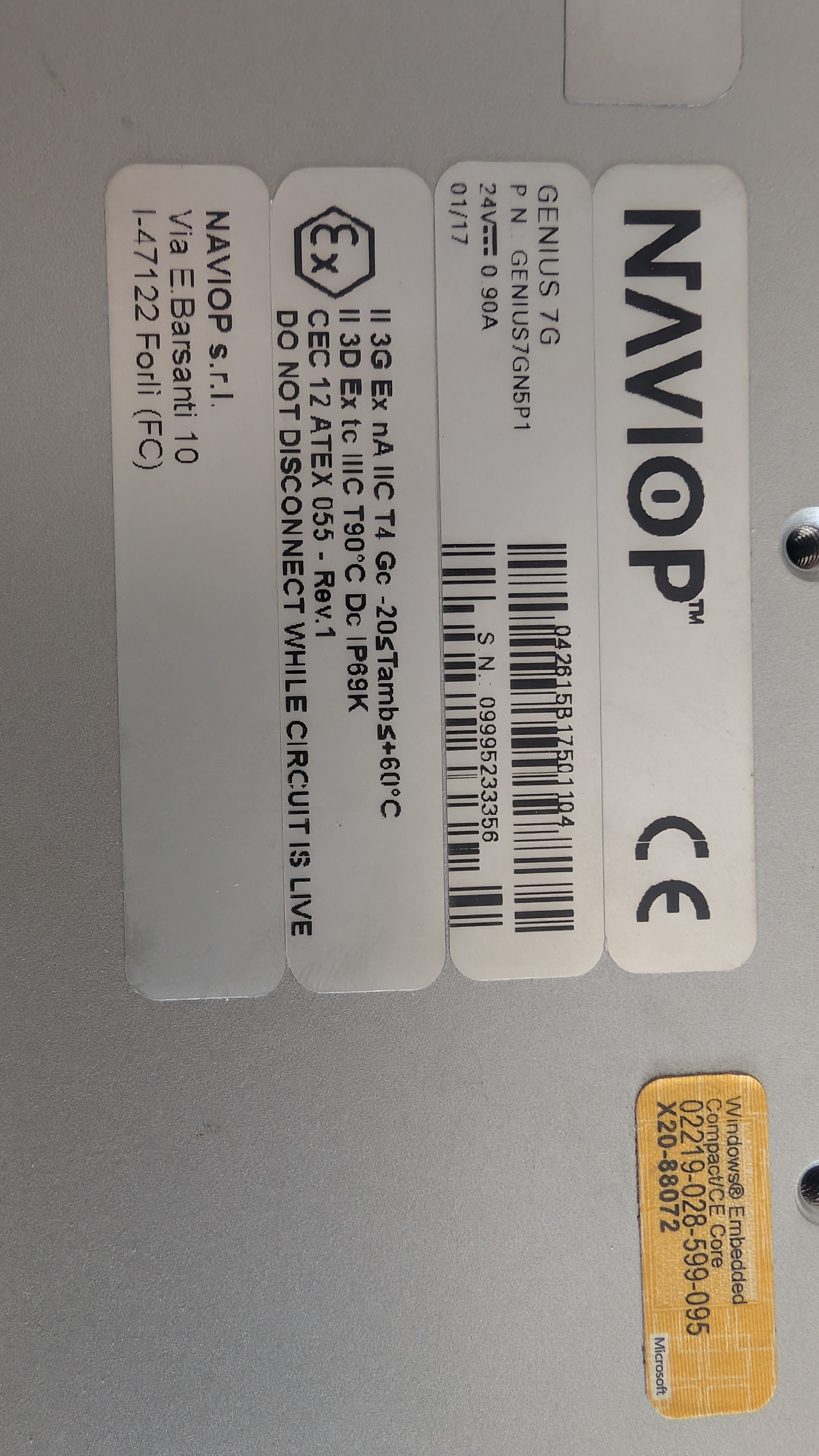

Teleskopicke manipulatory a zdvizne plosiny Magni (RTH, HTH, TH, RS) jsou premiovymi specialnimi stroji pro stavebnictvi, zemedelstvi, prumysl a akce. Centralnim rozhranim operatora je Naviop Genius 7G (P/N GENIUS7GN5P1) — 7palcovy TFT LCD dotykovy panel s Windows Embedded Compact CE, komunikaci CAN J1939 a certifikaci ATEX. Porucha displeje = zastaveni stroje a ztrata 400–2.000 €/den.
Novy original Naviop Genius 7G: 1.800–3.200 €, 4–12 tydnu. Nase oprava: 5–8 pracovnich dni, 280–680 €.
Mate poskozenou displej Magni? Zavolejte — bezplatna telefonicka diagnostika, nabidka ve stejny den.

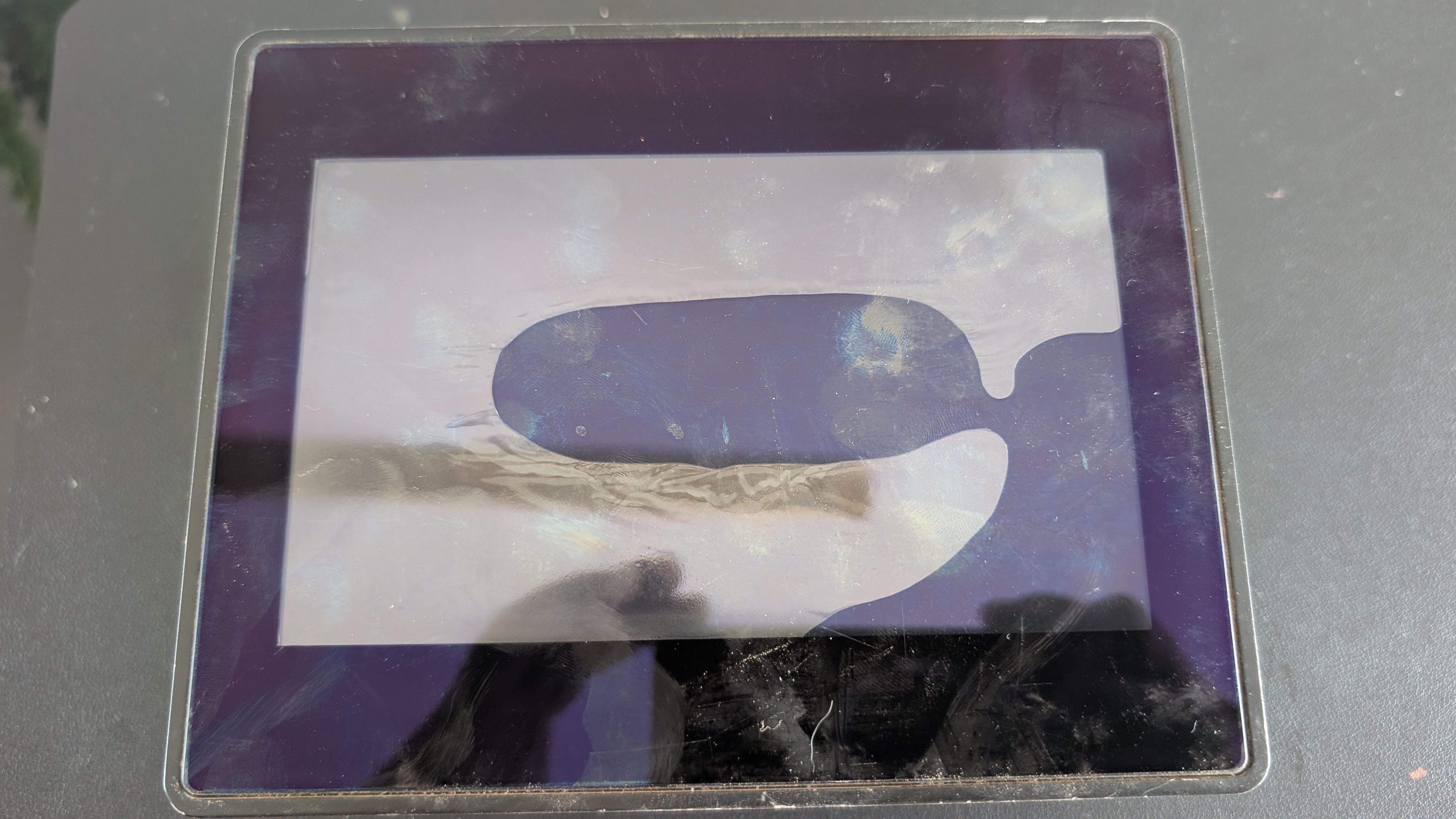

Co je "rozteceny displej"?
LCD matrice je utesnena vrstva tekutych krystalu uzavrena mezi dvema polarizacnimi skly. Pri mechanickem poskozeni (pad, silny tlak, vibrace) se tato vrstva roztrhne a krystaly vytekaji nebo se premisuji uvnitr panelu. Na obrazovce vidime charakteristicke tmave skvrny, roztekajici se "inkoustove fleky", duhovave odlesky — ne necistoty ani kondenzat, ale trvale strukturalni poskozeni matrice. Jedinou opravou je vymena cele LCD matrice.
Caste poruchy Naviop Genius 7G ve strojich Magni
| Symptom / porucha | Pricina | Oprava |
|---|---|---|
| Roztecena matrice — tmave skvrny, duhovost na obrazovce | Mechanicke poskozeni TFT panelu: pad, silny tlak, vibrace pri preprave | Vymena 7" TFT LCD matrice |
| Cerny ekran — podsviceni zapnuto, zadny obraz | Vadne LVDS kabel PCB↔matrice, vadny ovladac matrice TCON, vadny inwerter podsviceni | Vymena LVDS / TCON, oprava inverteru |
| Zadna komunikace CAN J1939 — zadna data stroje na obrazovce | Vadny CAN transceiver (TJA1050/MCP2551) na PCB displeje, vadny kabelovy svazek CAN, chyba terminace CAN sbernice (chybejici/vadny odpor 120Ω) | Vymena CAN transceiveru, diagnostika svazkuodlu, konfigurace site CAN |
| Zadny displej — ekran se vypne kratce po zapnuti | Vadne vnitrni napajeni 24V→5V/3.3V, vadne elektroliticke kondenzatory na PCB | Oprava napajece, vymena kondenzatoru |
| Ekran "zamrzly" — zadna reakce na dotyk | Vadny ovladac dotyku (AR1020, XPT2046), vadna folie po vysokotlake myti, Windows CE zhroutil po vybiti baterie CMOS | Vymena ovladace dotyku + folie, reinstalace Windows CE |
| "CAN Bus Error", "Node Timeout", "Communication Lost" | Chybna konfigurace CAN J1939 po vymene modulu, poskozenay konektor CAN (Deutsch DT04), vlhkost v konektorech | Konfigurace Node ID, diagnostika konektoru CAN, vymena |
Cenik
| Oprava | Cena |
|---|---|
| Vymena 7" TFT LCD matrice (rozteceny displej) | 380–580 € |
| Oprava vnitrniho napajece 24V (zadny displej) | 120–280 € |
| Vymena/oprava CAN J1939 transceiveru | 120–280 € |
| Oprava LVDS / ovladace matrice TCON | 180–380 € |
| Vymena ovladace dotyku + kalibrace | 120–280 € |
| Reinstalace Windows CE + konfigurace aplikace Magni | 180–380 € |
| Kompletni renovace (matrice + PCB + kalibrace) | 480–680 € |
| Diagnostika bez opravy | 80 € |
Porucha displeje na vasem Magni? Necekejte tydny na dil z Italie — zavolejte ted. Po–Pa 08:00–16:00. Nabidka ve stejny den. Zaruka 12 mesicu. Bez opravy — bez poplatku.
