Naprawa elektroniki medycznej – MRI, tomograf TK, angiograf DSA, USG premium
Sprzet medyczny klasy diagnostycznej to jeden z najbardziej dochodowych segmentow serwisu elektroniki przemyslowej. Nowy wzmacniacz gradientowy do rezonansu magnetycznego kosztuje od 80 000 do 250 000 EUR. Karta beamformer do aparatu USG klasy premium – 15 000–45 000 EUR. Zasilacz wysokiego napiecia do tomografu TK – 20 000–60 000 EUR. Tymczasem regeneracja tych modulow w warunkach specjalistycznego warsztatu elektronicznego kosztuje od 3 000 do 18 000 EUR, przy zachowaniu parametrow techniczych identycznych z oryginalem.
Acore (Bartlomiej Biernat, Knurow, woj. slaskie) wykonuje naprawy elektroniki medycznej dla szpitali, pracowni diagnostycznych, osrodkow radiologii i prywatnych klinik z calej Polski. Czas realizacji: 3–10 dni roboczych. Dostepna odbiorca warunkowy: dostarczamy sprawny modul zamienny na czas naprawy.
Dlaczego naprawa elektroniki medycznej jest tak oplacalna?
Trzy powody, dla ktorych szpitale i pracownie diagnostyczne korzystaja z regeneracji zamiast zakupu nowego modulu:
- Czas oczekiwania na nowy sprzet – producenci (Siemens Healthineers, GE Healthcare, Philips, Canon Medical) dostarczaja czesci zamienne w czasie 6–20 tygodni. Szpital traci 500–3 000 EUR za kazdy dzien przestoju aparatu.
- Cena nowego modulu – oficjalne czesci zamienne sa wyceniane na 40–60% wartosci calego urzadzenia. Szpital z budzetu inwestycyjnego nie moze tyle wydac bez przetargu.
- Alternatywa dla serwisu OEM – kontrakty serwisowe producentow kosztuja 8–20% wartosci aparatu rocznie. Regeneracja konkretnego uszkodzonego modulu jest 5–15 razy tanska.
Jakie moduly naprawiamy – MRI / rezonans magnetyczny
| Modul | Producenci | Typowe usterki | Cena naprawy | Cena nowego |
|---|---|---|---|---|

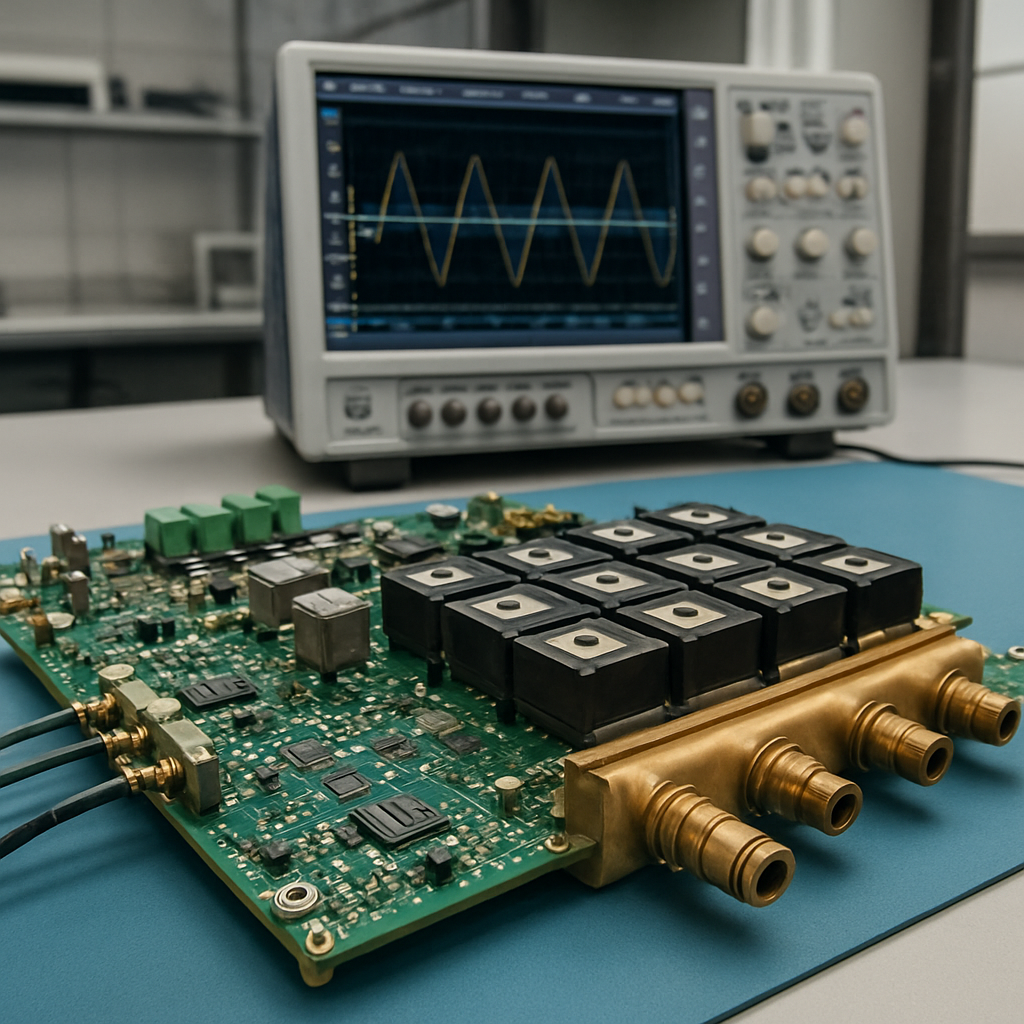

| Wzmacniacz gradientowy (Gradient Amplifier) | Siemens, GE, Philips, Hitachi | Spalony IGBT, uszkodzony DSP, przepalony rezystor shunt, awaria magistrali CAN | 5 000–18 000 PLN | 80 000–250 000 EUR |
| RF Power Amplifier (RFPA) | Siemens Aera/Vida, GE Signa, Philips Ingenia | Uszkodzony LDMOS tranzystor, awaria sprzezenia zwrotnego mocy, przepalony cirkulaor | 4 000–12 000 PLN | 30 000–90 000 EUR |
| Gradient Coil Controller / GCC | Siemens Magnetom, GE Discovery | Uszkodzona karta DSP, blad synchronizacji, awaria optoizolatorow | 3 000–8 000 PLN | 15 000–40 000 EUR |
| System Interface Computer (SIC) | GE Signa 1.5T/3T, Philips Achieva | Awaria dysku SSD, uszkodzony FPGA, blad magistrali PCIe | 2 000–6 000 PLN | 12 000–35 000 EUR |
| Shim Power Supply | Siemens, Philips | Przepalone MOSFETy, uszkodzony regulator napiecia referencyjnego | 2 500–7 000 PLN | 10 000–28 000 EUR |
| Gradient Driver Board | Bruker BioSpin, Hitachi Airis | Uszkodzony DAC, blad kalibracjI, awaria przetwornika A/D | 2 000–5 500 PLN | 8 000–22 000 EUR |
Jakie moduly naprawiamy – tomograf TK (CT)
| Modul | Producenci | Typowe usterki | Cena naprawy | Cena nowego |
|---|---|---|---|---|

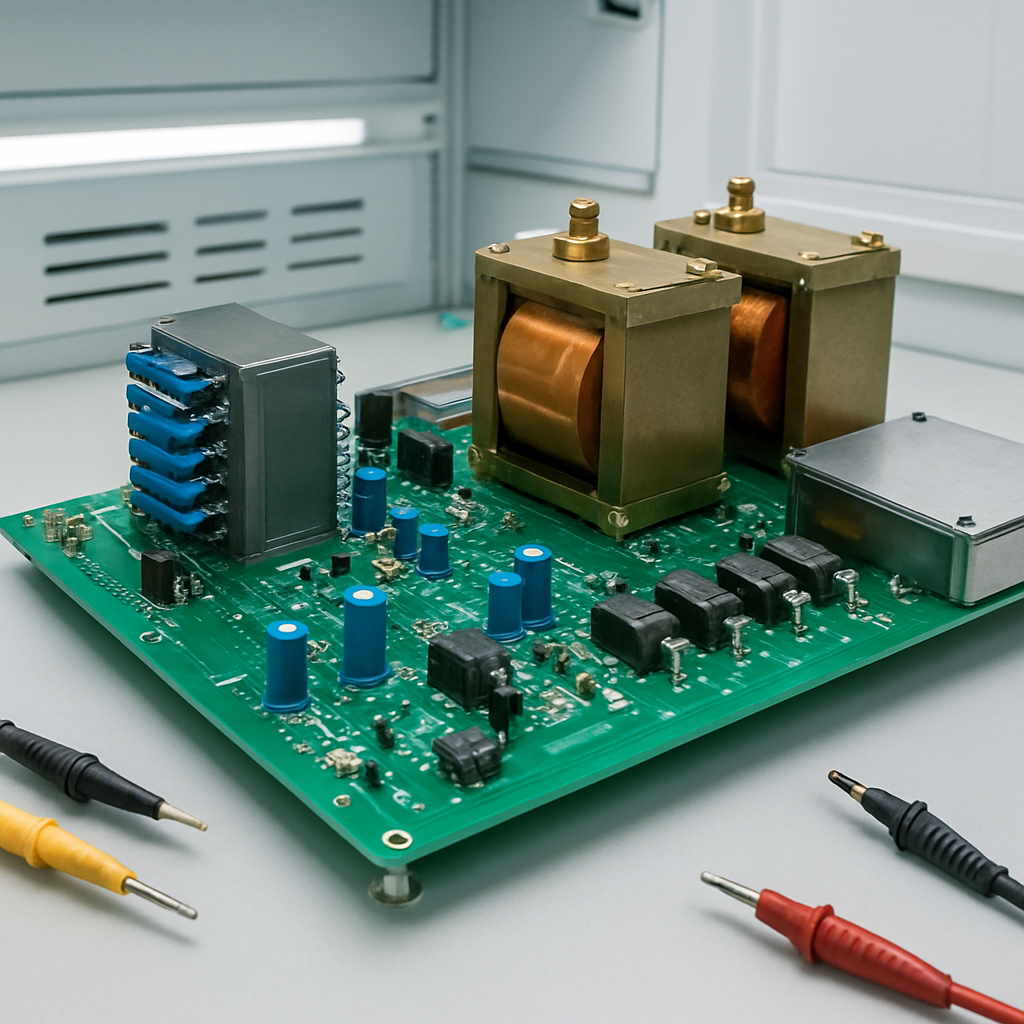

| Wysokonapieciowy generator (HV Generator) | Siemens SOMATOM, GE Revolution, Canon Aquilion | Uszkodzony inwerter IGBT, przebicie kondensatora, awaria transformatora WN | 6 000–20 000 PLN | 40 000–120 000 EUR |
| Slip Ring Assembly / karta DAS (Data Acquisition) | Philips Brilliance, GE LightSpeed | Zuzyte szczotki pierscienia slizgowego, uszkodzona karta ADC, blad synchronizacji | 3 000–9 000 PLN | 18 000–55 000 EUR |
| X-Ray Tube Control Board | Siemens, Canon, Toshiba Aquilion | Awaria sterowania zarzykiem lampy, uszkodzony generator impulsu, blad modulacji mocy | 2 500–7 500 PLN | 15 000–40 000 EUR |
| Gantry Rotation Drive | GE, Philips, Siemens | Uszkodzony falownik napedowy, awaria enkodera kata, blad hamulca elektromagnetycznego | 2 000–6 000 PLN | 8 000–30 000 EUR |
| Detector Power Supply (DPS) | Canon, GE, Siemens | Przepalone MOSFET, blad napiecia detektora, uszkodzony kontroler zasilania | 1 800–5 000 PLN | 6 000–18 000 EUR |
Jakie moduly naprawiamy – angiograf DSA i cath lab
| Modul | Producenci | Typowe usterki | Cena naprawy | Cena nowego |
|---|---|---|---|---|
| HV Generator / Pulsed Fluoroscopy Generator | Siemens Artis, Philips Allura, GE Innova | Uszkodzone MOSFETy inwertera, awaria transformatora WN, blad regulacji napiecia anodowego | 5 000–16 000 PLN | 35 000–100 000 EUR |
| Image Intensifier Controller / FPD Drive | Philips Allura Xper, Siemens Artis Q | Awaria karty sterowania FPD, uszkodzony przetwornik ADC, blad klatki czasowej | 3 000–9 000 PLN | 20 000–60 000 EUR |
| Table/Gantry Motion Controller | GE Innova, Shimadzu, Toshiba Infinix | Uszkodzony sterownik serwo, blad czujnika momentu, awaria magistrali EtherCAT | 2 500–7 000 PLN | 12 000–35 000 EUR |
Jakie moduly naprawiamy – aparaty USG klasy premium
| Modul | Producenci | Typowe usterki | Cena naprawy | Cena nowego |
|---|---|---|---|---|

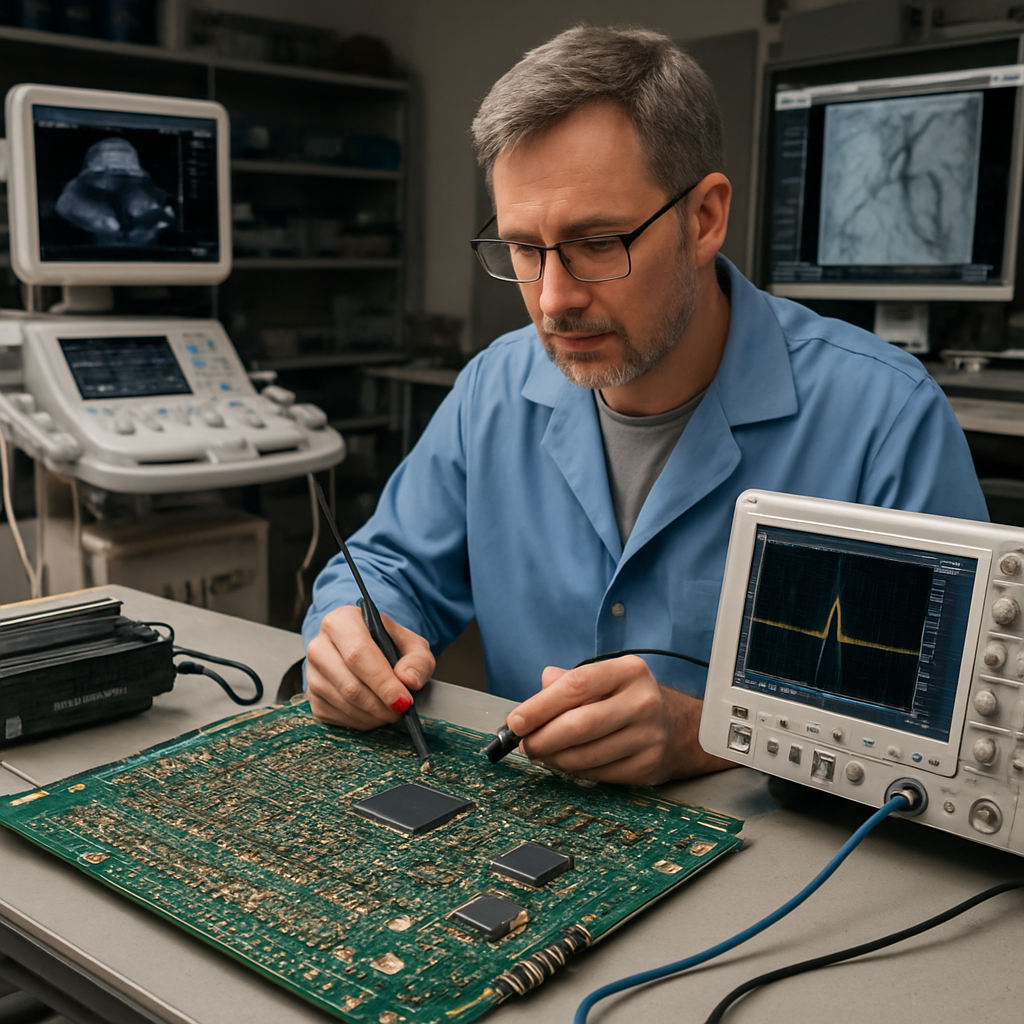

| Beamformer Board (128/256 kanal) | GE Voluson E10, Philips EPIQ, Siemens ACUSON Sequoia | Uszkodzony FPGA, awaria kanalu TGC, blad synchronizacji impulsatora | 4 000–12 000 PLN | 25 000–70 000 EUR |
| Transmit/Receive (T/R) Switch Board | Philips iE33, GE Logiq E9, Mindray Resona | Przepalone TR-switche, uszkodzone przedwzmacniacze, awaria multipleksera | 2 500–7 000 PLN | 10 000–30 000 EUR |
| Power Supply Module (PSM) | Siemens, GE, Canon Aplio | Awaria PFC, uszkodzone kondensatory elektrolityczne, blad napiecia referencyjnego | 1 500–4 500 PLN | 5 000–15 000 EUR |
| Scan Head Controller | Samsung Medison, Alpinion, Esaote | Uszkodzony DSP, awaria sterowania silnikiem glowicy, blad enkodera pozycji | 2 000–6 000 PLN | 8 000–22 000 EUR |
Koszt przestoju a korzysci finansowe z naprawy
| Urzadzenie | Przychodow/dzien | Przestoj przy zakupie nowego | Przestoj przy naprawie Acore | Oszczednosc |
|---|---|---|---|---|
| Rezonans MRI 1.5T | 8 000–25 000 PLN | 6–14 tygodni | 5–10 dni | 250 000–500 000 PLN |
| Tomograf TK 64-rzedowy | 6 000–18 000 PLN | 4–12 tygodni | 3–8 dni | 150 000–350 000 PLN |
| Angiograf DSA | 10 000–30 000 PLN | 4–10 tygodni | 3–7 dni | 200 000–600 000 PLN |
| USG klasy premium | 3 000–8 000 PLN | 3–8 tygodni | 2–5 dni | 50 000–150 000 PLN |
Typowe kody bledow i alarmy
| Producent / System | Kod / Komunikat | Znaczenie | Naprawa |
|---|---|---|---|
| Siemens Magnetom | GRAD_AMP_FAULT | Awaria wzmacniacza gradientowego – przegrzanie lub uszkodzony IGBT | Wymiana IGBT CM100DX, kalibracja |
| Siemens Magnetom | RF_AMP_FAILURE | Awaria wzmacniacza RF – blad mocy wyjsciowej lub blad VSWR | Wymiana LDMOS MRF6S9125, test mocy |
| GE Signa / Discovery | E-GRAD-1234 | Blad pradu gradientu – przepalony shunt lub awaria sensora ADC | Wymiana shunta, rekalibracja ADC |
| GE Revolution CT | HVG_FAULT_OV | Przepiecie generatora WN – uszkodzone MOSFETy inwertera | Wymiana IXFB200N10P, test HV |
| Philips Allura | HV GEN COMM ERR | Blad komunikacji z generatorem WN – uszkodzona karta interfejsu | Regeneracja karty SPI, wymiana izolatorow optycznych |
| Canon Aquilion | DAS DATA ERROR | Blad akwizycji danych – awaria pierscienia slizgowego lub karty ADC | Wymiana szczyotek, regeneracja ADC |
| Siemens ACUSON Sequoia | BFM INIT FAIL | Blad inicjalizacji beamformera – uszkodzony FPGA lub PAM | Przeprogramowanie FPGA, wymiana PAM Virtex-7 |
| Philips EPIQ Elite | PSM OVERVOLTAGE | Przepiecie zasilacza – uszkodzony PFC lub kondensatory elektrolityczne | Wymiana Nichicon 470uF/450V, kalibracja PFC |
Procedura naprawy w Acore
- Odbiur i wstepna diagnoza – odbiur modulow kurierem lub osobiscie w Knurowie (pon–pt 8:00–16:00)
- Analiza termowizyjna i wizualna – kamera FLIR E8-XT, mikroskop stereo Olympus SZ61
- Diagnostyka elektryczna – Huntron Tracker 2000S, LCR Meter Hioki IM3536, analizator widma Rigol DSA815
- Wymiana komponentow mocy – IGBT, MOSFET, kondensatory, optoizolatory – tylko oryginalne lub rownowazone czesci z certyfikowanych dostaw
- Test funkcjonalny – symulacja sygnalu wejsciowego, pomiar znieksztalcen THD, test termiczny 4h
- Certyfikat naprawy – dokumentacja z pomiarami przed i po naprawie, 12 miesiecy gwarancji
- Zwrot kurierem – opakowanie antystatyczne ESD, ubezpieczenie transportu
Nasi klienci
- Szpitale wielospecjalistyczne i kliniczne (cala Polska)
- Prywatne pracownie rezonansu MRI i TK
- Centra kardiologii interwencyjnej (sale hybrydowe)
- Gabinety USG i echografii (diagnostyka prenatalna, kardiologia)
- Firmy serwisowe (podwykonawstwo napraw elektroniki medycznej)
FAQ – naprawa elektroniki medycznej
- Czy naprawa wzmacniacza gradientowego MRI jest mozliwa bez kalibracji calego skanera?
- W wiekszosci przypadkow tak – dostarczamy skalibrowany modul zamienny, ktory jest montowany bez ponownej kalibracji calego systemu. W przypadku GE Signa i Siemens Magnetom wymagana jest kalibracja shim po wymianie GCC, ktora trwa 30–90 minut i jest dokumentowana przez nasz serwis.
- Czy naprawa elektroniki medycznej wymaga certyfikatu CE lub MDR?
- Naprawa konkretnego modulu (nie wyrobu medycznego jako calosci) przez podmiot trzeci nie wymaga recertyfikacji MDR, jezeli parametry modulu po naprawie sa zgodne ze specyfikacja OEM. Wydajemy certyfikat naprawy z pelna dokumentacja pomiarow.
- Jak dlugo trwa naprawa wzmacniacza gradientowego?
- Standardowo 5–10 dni roboczych od dostarczenia modulu. Dla klientow z kontraktem serwisowym dostepny jest priorytetowy czas realizacji 2–4 dni oraz usluga wymiany na modul testowy na czas naprawy.
- Jakie moduly MRI Siemens Healthineers naprawiasz?
- Naprawiamy moduly z serii Magnetom Aera, Avanto, Espree, Skyra, Prisma, Verio i Vida: gradient amplifier, RF power amplifier, shim supply, GCC, SIC, patient table controller.
- Czy naprawiasz generator wysokiego napiecia do TK z linii GE Revolution?
- Tak – generator HV Revolution EVO i Apex, modul DAS, karte sterowania lampy RTG. Diagnoza i wycena w ciagu 48h od dostarczenia modulu.
- Jakie sa koszty przesylki modulu do naprawy?
- Dla klientow instytucjonalnych (szpitale, pracownie) zapewniamy odbiur kurierem na nasz koszt przy wartosci naprawy powyzej 3 000 PLN. Zwrot zawsze na nasz koszt, opakowanie ESD + ubezpieczenie transportu do 50 000 PLN.
