Czym jest modul BMS i dlaczego ulega awarii?
Modul BMS (Battery Management System) to elektroniczny uklad zarzadzania bateria litowa, ktory odpowiada za bezpieczne ladowanie i rozladowanie ogniw, rownowazenie napiec (balansowanie), pomiar temperatury, prad ladowania/rozladowania oraz komunikacje z systemem nadrzednym przez CAN bus, SMBus lub Modbus. Bez sprawnego BMS bateria litowa nie nadaje sie do eksploatacji — przegrzewa sie, traci pojemnosc lub ulega trwalemu uszkodzeniu.
W praktyce serwisowej Acore napotykamy uszkodzone moduly BMS w wozkach widlowych elektrycznych (Toyota, Linde, Jungheinrich, BT, Crown, Yale, Hyster, Still, Mitsubishi, Nissan), w dronach przemyslowych (DJI, Freefly, Inspired Flight, Quantum Systems, senseFly), w platformach AGV i AMR, w spawarkach inwertorowych, kogeneratorach gazowych oraz w magazynach energii ESS. We wszystkich tych aplikacjach modul BMS pracuje w trudnych warunkach: wibracje, zmiany temperatury, pyl, wilgoc, skoki napiec — i po kilku latach eksploatacji wymaga serwisu lub naprawy.
Najczestsze awarie modulow BMS
| Typ awarii | Objawy | Przyczyna | Koszt naprawy |
|---|---|---|---|
| Uszkodzenie tranzystorow MOSFET | Bateria nie laduje lub nie oddaje pradu, przepalony bezpiecznik | Zwarcie, przepiecie, nadprad | 300–900 PLN |
| Uszkodzenie IC balanserow ogniw | Nierownomierne naladowanie ogniw, szybka utrata pojemnosci | Wewnetzne uszkodzenie ukladu | 400–1200 PLN |
| Uszkodzenie procesora/mikrokontrolera | Brak komunikacji CAN/SMBus, wyswietlacz nie reaguje | Przepiecie, wilgoc, korozja | 500–1800 PLN |
| Korozja i zwarcia na PCB | Iskrzenie, zapachy, wycieki elektrolitu | Wilgoc, zanieczyszczenia | 200–600 PLN |
| Uszkodzenie pomiarow temperatury (NTC/PTC) | Bledy temperatury, wylaczenie ochronne | Uszkodzony czujnik lub polaczenia | 150–400 PLN |
| Uszkodzenie transceivera CAN bus | Brak komunikacji z sterownikiem wozka lub AGV | Przepiecie na magistrali CAN | 250–700 PLN |
| Uszkodzenie rezystorow shunt | Bledny pomiar pradu, falszywe alarmy | Przeciazenie pradowe | 200–500 PLN |

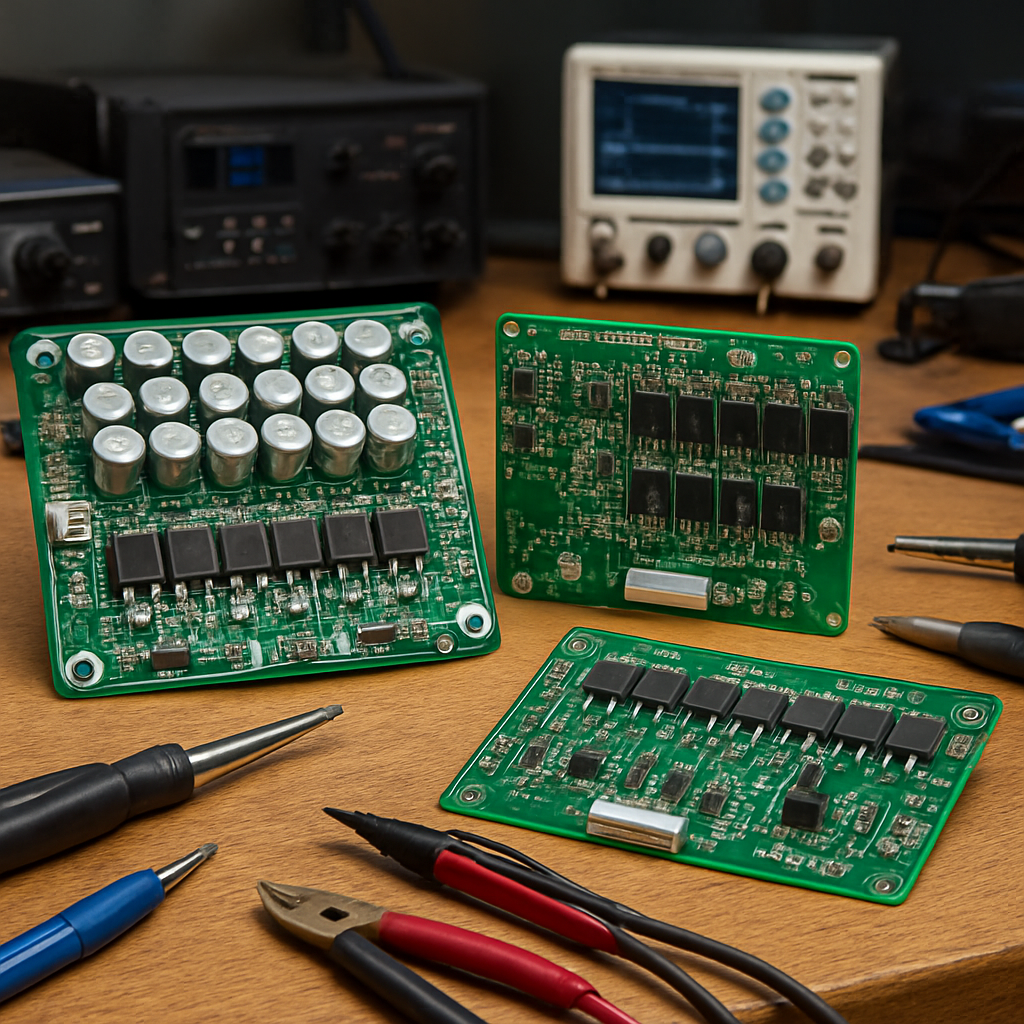

Aplikacje — gdzie naprawiamy BMS

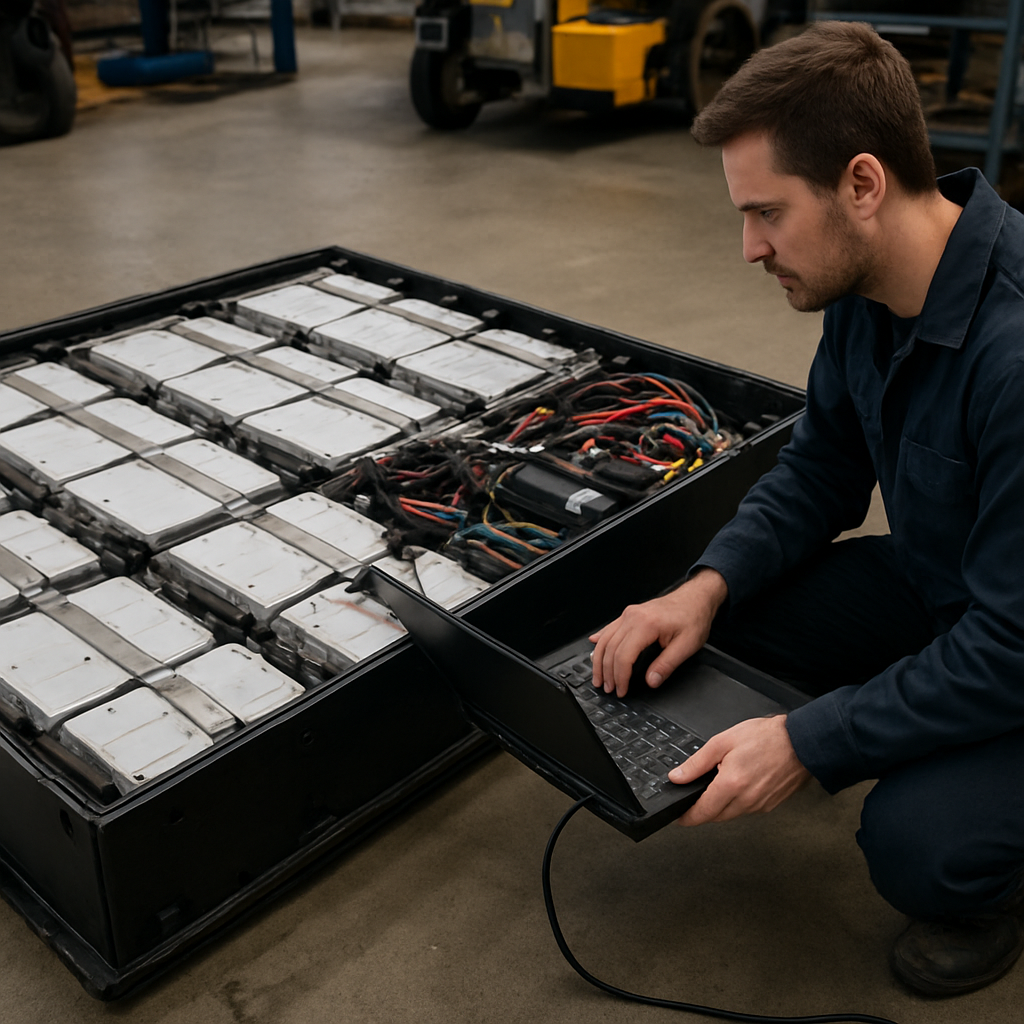

Wozki widlowe elektryczne
Baterie litowe w wozkach widlowych to najszybciej rozwijajacy sie segment rynku. Producenci tacy jak Linde, Toyota, Jungheinrich, Still, BT, Crown, Yale i Hyster montuja ogniwa LiFePO4 (litowo-zelazowo-fosforanowe) i Li-NMC (litowo-niklowo-manganowo-kobaltowe) o napiecia 24V, 48V, 80V, a nawet 96V i pojemnosciach od 100 Ah do 800 Ah. Modul BMS w wozkach widlowych komunikuje sie z VCM (Vehicle Control Module) przez CAN bus ISO 11898 i musi dostarczac informacje o SOC (State of Charge), SOH (State of Health) i SOP (State of Power) w czasie rzeczywistym.
Typowe kody bledow w wozkach widlowych wskazujace na awarie BMS: Linde E-serii — blad E 210, E 215, E 270; Jungheinrich EFG — blad 10xx, 11xx (CAN bateria); Toyota 8FB — blad 53-1, 53-2; Still RX70 — blad C1xxx bateria. Kazdy z tych bledow wymaga diagnostyki przez laptop serwisowy (Linde Canbox, Judit, Toyota BT Expert Pro) lub przez port CAN z uzycie oscyloskopu.
Drony przemyslowe i wojskowe
Baterie do dronow przemyslowych (DJI Matrice 300, Freefly Alta 8, Inspired Flight IF1200, Quantum Systems Trinity) pracuja na napiecia 44,4V–51,8V (12S Li-Ion) lub 22,2V (6S). Modul BMS w drone musi byc lekki (PCB <50g) i odporny na wibracje do 10G. Najczesciej uszkadzaja sie wzmacniacze operacyjne (op-amp) ukladow pomiarowych i tranzystory bramkowe MOSFET ze wzgledu na gwalltowne skoki pradu przy starcie silnikow BLDC.
Maszyny AGV i AMR
Autonomiczne pojazdy (AGV — Autonomous Guided Vehicle, AMR — Autonomous Mobile Robot) producentow takich jak STILL, Kivnon, Aethon, Geek+ i BlueBotics uzywaja baterii 24V lub 48V LiFePO4 z modelem BMS komunikujacym sie przez CANopen lub EtherCAT. Awaria BMS w AGV oznacza pelny przestoj linii produkcyjnej — stad wymogi na czas naprawy ponizej 24h.
Spawarki inwertorowe i zrodla UPS
Zasilane bateryjnie spawarki inwertorowe (Fronius AccuPocket 150, Lincoln Power MIG Battery) oraz mobilne UPS (PowerOak, EcoFlow Pro, Bluetti) montuja moduly BMS 12S–16S Li-Ion, ktore ulegaja awarii w wyniku impulsow pradowych o wartosci kilkudziesieciu amperow generowanych podczas spawania.
Producenci modulow BMS — serwisowane przez Acore
| Producent | Serie / Modele | Aplikacja | Napiecie nominalne |
|---|---|---|---|
| Texas Instruments | BQ76940, BQ34Z100, BQ40Z80 | Wozki widlowe, AGV, ESS | 24–96V |
| Renesas / Intersil | ISL94202, ISL94208, RAA489200 | Wozki widlowe, magazyny energii | 24–96V |
| Analog Devices | LTC6811, LTC6813, ADBMS6832 | Pojazdy elektryczne, ESS, AGV | 48–800V |
| NXP Semiconductors | MC33771C, MC33771B, FS26 | Wozki widlowe, pojazdy autonomiczne | 24–96V |
| STMicroelectronics | L9963, SPC5-based BMS | AGV, drony, pojazdy przemyslowe | 24–48V |
| Maxim Integrated | MAX17823, MAX17841, DS2786 | Drony, spawarki, UPS | 6–48V |
| Batteryspace / DALY | DALY Smart BMS 4S–24S | Wozki widlowe, ESS, AGV | 12–96V |
| JK BMS | JK-B2A8S20P, JK-B1A24S15P | ESS, spawarki, mniejsze wozki | 24–96V |
| Orion BMS | Orion BMS 2, Orion Jr. 2 | Wozki widlowe, pojazdy elektryczne | 24–800V |
Proces naprawy BMS krok po kroku
- Demontaz i wstepna diagnostyka — pomiar napiec ogniw multimetrem, test izolacji (IR > 1 MOhm), odczyt bledow przez CAN bus lub SMBus.
- Inspekcja wizualna PCB — lupka 10x, sprawdzenie ladow, pastorow lutowniczych, SMD, elementow THT pod katem oznak przepalenia, korozji, wilgoci.
- Pomiary elektryczne — oscyloskop na szynach MOSFET gate/source, pomiar rezystancji shunt, test IC balanserow napieciem referencyjnym.
- Wymiana uszkodzonych komponentow — lutownica SMD (stacja BGA/SMD 850°C), wymiana MOSFET (IRFB4115, IRFB7430, CSD19505KCS lub odpowiedniki), IC balanserow, transceiverow CAN (TJA1051, SN65HVD230).
- Programowanie i kalibracja — wgranie firmware przez JTAG/UART/SMBus, kalibracja pomiarow SOC/SOH, nastawy limitow temperaturowych i pradowych.
- Testy cykliczne — 3–5 cykli ladowania/rozladowania na testowacie (Chroma 17200, Digatron BTS-600), weryfikacja balansu ogniw (delta < 10 mV).
- Protokol serwisowy — dokument PDF z wynikami testow, napiecia ogniw przed/po, impedancja AC, SOH%, protokol CAN.
Koszty naprawy vs wymiana
| Bateria / Aplikacja | Cena nowej baterii | Koszt naprawy BMS | Oszczednosc |
|---|---|---|---|
| Wozek widlowy 48V/400Ah LiFePO4 | 35 000–80 000 PLN | 800–4 500 PLN | do 97% |
| Wozek widlowy 24V/200Ah Li-NMC | 18 000–35 000 PLN | 500–2 500 PLN | do 96% |
| AGV/AMR 48V/100Ah | 12 000–25 000 PLN | 600–2 000 PLN | do 95% |
| Dron przemyslowy 44,4V/20Ah | 3 500–9 000 PLN | 400–1 200 PLN | do 88% |
| Spawarka inwertorowa 36V/50Ah | 2 500–6 000 PLN | 300–900 PLN | do 88% |
Czas realizacji i area obslugi
Acore realizuje naprawy modulow BMS w trybie ekspresowym. Standardowy czas naprawy to 2–5 dni roboczych (pn–pt, godz. 8:00–16:00). Dla klientow z umowa serwisowa — priorytetowo do 24h od dostarczenia. Obslugujemy firmy z Knurowa, Gliwic, Rybnika, Zabrza, Bytomia, Mikolowa, Orzesza, Pyskowic, Wodzislawia Slaskiego, Tychow, Zor, Rudy Slaskiej, Siemianowic Slaskich oraz z calego Slaska i Polski (wysylkowa naprawa kurierem).
FAQ — najczesciej zadawane pytania o naprawa BMS
- Czy mozna naprawic BMS bez wymiany calej baterii?
- Tak — w wiekszosci przypadkow (ok. 85%) awaria dotyczy samego modulu elektronicznego BMS, a nie ogniw. Jesli ogniwa maja pojemnosc powyzej 70% nominalnej i delta napiecia <50 mV, naprawa samego BMS przywraca pelna funkcjonalnosc baterii.
- Jakie sa objawy awarii BMS w wozku widlowym?
- Najczestsze objawy to: brak mozliwosci uruchomienia wozka z kodem bledu baterii, gwaltowny spadek zasegu, bateria nie laduje sie pomimo podlaczenia ladowarki, wyswietlacz wozka pokazuje 0% lub blad komunikacji CAN. Diagnostyka przez port serwisowy pozwala jednoznacznie zidentyfikowac przyczyne.
- Czy naprawa BMS z drona jest oplacalna?
- Tak, zwlaszcza przy bateriach powyzej 3500 PLN. Koszt naprawy modulu BMS drona to 400–1200 PLN, podczas gdy nowa bateria do drona przemyslowego kosztuje od 3500 do 9000 PLN. Warunek: ogniwa musza miec dobry stan (capacity >70%, IR <150 mOhm).
- Jak dlugo trwa naprawa BMS?
- Standardowo 2–5 dni roboczych. Dla klientow pilnych z umowa serwisowa — do 24h. Pracujemy w godzinach 8:00–16:00, pn–pt. Przyjmujemy wysylki kurierem z calej Polski.
- Czy naprawa BMS obejmuje gwarancje?
- Tak — standardowa gwarancja na naprawione moduly BMS wynosi 6 miesiecy na czesci i robocizne. Klientom z umowa serwisowa przysługuje gwarancja 12 miesiecy.
- Jakie oprogramowanie jest potrzebne do diagnozy BMS?
- W zaleznosci od producenta: Texas Instruments BQStudio (BQ-serii), Orion BMS Utility Software (Orion BMS 2), DALY BMS PC Software, niestandardowe firmware przez JTAG/SWD lub proprietary protokoly przez CAN bus (ISO 15765, CANopen).
