JLG — lider rynku zwyzek i podestow ruchomych. Gdy elektronika odmawia posluszenstw
JLG Industries (Oshkosh Corporation, USA) to globalny lider produkcji zwyzek, podestow ruchomych i platform wysiegnikowych. Maszyny JLG pracuja na budowach, w magazynach, halach produkcyjnych, lotniskach i centrach logistycznych na calym swiecie. Szeroki zakres modeli obejmuje podesty nozycowe elektryczne (3246ES, 4069LE, 4069DC), platformy wysiegnikowe przegubowe (450AJ, 600AJ, 800AJ, 1000AJP), teleoskopowe (600S, 800S, 1000S, 1200SJP) oraz zwyzki montazowe i kompaktowe (E300AJ, E450A, M600J, M450AJ).
Sterownik PCM (Platform Control Module) jest centralnym elementem elektronicznym maszyny — steruje ruchami platformy, czuwa nad bezpieczenstwem operatora, obsluguje komunikacje CAN J1939, przetwarza sygnaly z czujnikow przeciazenia, kata pracy i poziomu. Awaria sterownika = zatrzymanie maszyny i straty 300–1 500 €/dobe (koszt postoju rusztowania lub wynajmu zastepczego sprzetu).
Nowy oryginalny modul PCM JLG kosztuje 1 800–4 200 €. Czas dostawy z USA/Europy: 3–10 tygodni. Nasza naprawa: 5–10 dni roboczych, 280–1 200 €.
Obslugujemy firmy budowlane, wypozyczalnie sprzetu, serwisantow JLG i operatorow z Polski, Niemiec, Austrii, Czech, Slowacji, Belgii, Holandii, Francji, Wloch, Szwecji, Danii, Rumunii, Wegier.
Moduly i sterowniki JLG — ktore naprawiamy
Platform Control Module (PCM) — glowny sterownik maszyny
PCM to centralny modul sterujacy maszyna. Zbiera sygnaly ze wszystkich czujnikow, przetwarza je i wydaje polecenia do zaworow hydraulicznych, silnikow i ukladow bezpieczenstwa. Komunikuje sie z innymi modulami przez siec CAN J1939. Naprawiamy wszystkie wersje PCM:
- JLG Part No. 1600292: PCM stosowany m.in. w platformach wysiegnikowych JLG serii 400–600. Identyfikowalny po obudowie z zlaczami J2–J9 po bokach, zlaczu J7 (14-pin), diodzie LED diagnostycznej. Awarie: uszkodzone wyjscia MOSFET sterujace zaworami hydraulicznymi (IRF540N, IRFB4115), blad CAN bus — uszkodzony transceiver MCP2551 lub TJA1050, uszkodzona karta CPU po przepieciu akumulatora, korozja zlacz po zawilgoceniu. Naprawa: 320–780 €.
- JLG Part No. 1001097243: Nowszy PCM platformy. Awarie: uszkodzony mikrokontroler PIC32/ARM Cortex-M po przepieciu, blad "Platform Not Level" — uszkodzony przetwornik ADC sygnalu czujnika kata, awaria watchdog resetujacy modul co 5 sekund.
- JLG Part No. 4360416: PCM serii ES podestow nozycowych (3246ES, 4069LE). Awarie: uszkodzone wyjscia przekaznikowe (relay output), spalony bezpiecznik MAXI 40A na plytce, blad "Tilt Sensor Fault" — uszkodzony tor pomiaru przechylenia.
- JLG Part No. 1001115623 / 1001115624: PCM serii AJ (800AJ, 1000AJP). Najczestsze awarie po przegrzaniu w letnich warunkach: spalony mostek MOSFET, uszkodzone kondensatory taktowania procesora.
Ground Control Module (GCM) — sterownik panelu naziemnego
GCM obsluguje panel sterowania z poziomu gruntu — sterowanie awaryjne, blokady bezpieczenstwa. Awarie: uszkodzona membrana klawiatury, uszkodzone wejscia cyfrowe (zalanie), awaria komunikacji CAN z PCM. Naprawa: 180–480 €.
ADE Module (Analyzer Diagnostic Electronics)
Modul diagnostyki i monitoringu stanu maszyny JLG ADE. Rejestruje kody bledow, zarzadza ograniczenikami przeciazenia (load management). Awarie: utrata konfiguracji po rozladowaniu akumulatora, uszkodzona EEPROM z parametrami kalibracji wagowej, blad komunikacji z Load Moment Indicator (LMI).
Drive Control Module (DCM)
Sterownik napedow jazdy maszyny (silniki jazdy, hamulec elektromagnetyczny). Stosowany w podestach elektrycznych (3246ES, 4069LE) i maszynach z napedami AC. Awarie: uszkodzone tranzystory IGBT mostka napedowego, blad "Drive Fault" po zwarciu w silniku, awaria enkodera predkosci kol.
Lift Control Module (LCM)
Dedykowany sterownik funkcji podnoszenia. Awarie: uszkodzone wyjscia zaworu podnoszenia/obnizania, blad "Lift Cutout" — uszkodzony czujnik konca skoku cylindra.
Modele zwyzek i podestow JLG — ktore naprawiamy

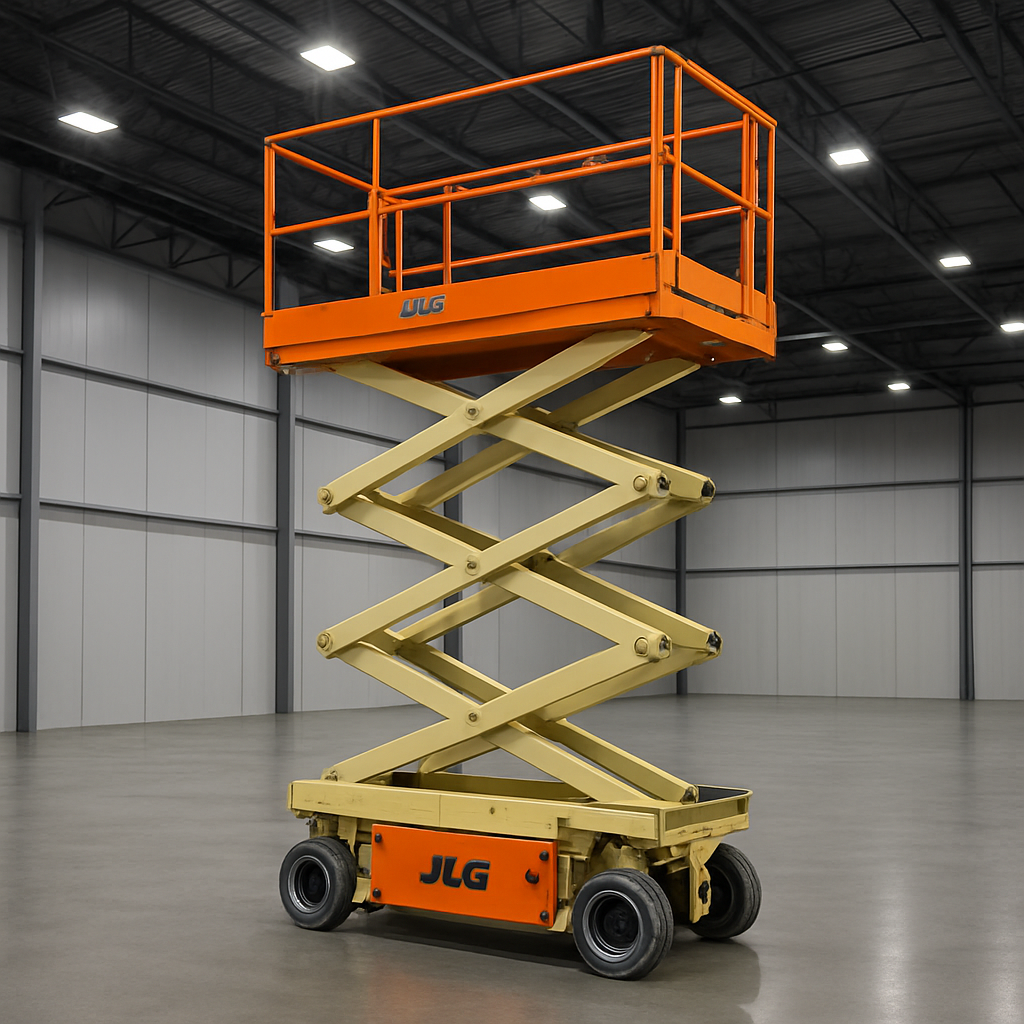

Podesty nozycowe elektryczne (Electric Scissor Lifts)
| Model | Wysokosc robocza | Napied | Czesty sterownik PCM |
|---|---|---|---|
| JLG 1930ES / 2030ES / 2646ES | 7–10 m | Elektryczny 24V | PCM 4360416 |
| JLG 3246ES / 3369LE | 12–13 m | Elektryczny 24V | PCM 4360416 / 1001097243 |
| JLG 4069LE / 4069DC | 14 m | Elektryczny 24V / DC | PCM 4360416 / 1001097243 |
| JLG 4394RT / 6042 | 14–16 m | Diesel | PCM 1001115623 |
Platformy wysiegnikowe przegubowe (Articulating Boom Lifts)
| Model | Wysokosc robocza | Napied | Czesty sterownik PCM |
|---|---|---|---|
| JLG 450AJ / E450A | 15,7 m | Elektryczny / Diesel | PCM 1600292 |
| JLG 460SJ | 16 m | Diesel / Dual fuel | PCM 1600292 |
| JLG 600AJ / 600AJP | 20,4 m | Diesel | PCM 1600292 / 1001097243 |
| JLG 800AJ / 800AJP | 26 m | Diesel | PCM 1001115623 / 1001115624 |
| JLG 1000AJP / 1200AJP | 32–38 m | Diesel | PCM 1001115624 |
| JLG M450AJ / M600J | 15–20 m | Elektryczny (akumulator) | PCM 1001097243 |
Platformy teleskopowe (Telescopic Boom Lifts)
| Model | Wysokosc robocza | Czesty sterownik PCM |
|---|---|---|
| JLG 600S / 660SJ | 20–22 m | PCM 1600292 / 1001097243 |
| JLG 800S / 860SJ | 26–28 m | PCM 1001115623 |
| JLG 1000S / 1200SJP | 32–38 m | PCM 1001115624 |
Najczestsze awarie sterownikow i modulow JLG
| Kod bledu / objaw | Modul | Przyczyna | Naprawa |
|---|---|---|---|
| Brak sterowania z platformy — "Platform Disabled" | PCM | Uszkodzony wyjscie MOSFET, uszkodzona linia CAN do panelu platformy, przepieciony bezpiecznik MAXI | Wymiana MOSFET, naprawa CAN, wymiana bezpiecznika |
| Blad CAN bus — "CAN Communication Error" | PCM / GCM / ADE | Uszkodzony transceiver CAN (MCP2551, TJA1050), przerwa w wiazce kablowej, zwarcie na magistrali | Wymiana transceivera CAN, diagnostyka okablowania |
| "Tilt Sensor Fault" / "Level Fault" | PCM | Uszkodzony tor ADC sygnalu czujnika przechylenia, uszkodzony sam czujnik (MEMS akcelerometr), koroz | Kalibracja lub naprawa toru ADC, wymiana czujnika |
| "Overload" / "Load Exceeded" | PCM / ADE | Uszkodzony modul LMI (Load Moment Indicator), utrata kalibracji obciazenia, uszkodzony czujnik tensometryczny | Rekalibracja lub naprawa ADE / LMI |
| Brak jazdy — "Drive Fault" | PCM / DCM | Uszkodzone IGBT mostka napedowego, awaria enkodera kol, blokada elektryczna hamulca | Naprawa mostka napedowego, diagnostyka enkodera |
| Brak podnoszenia — "Lift Cutout" | PCM / LCM | Uszkodzone wyjscie zaworu podnoszenia, czujnik konca skoku cylindra, ogranicznik wysokosci | Naprawa wyjsc zaworu, wymiana czujnika |
| Maszyna nie startuje — "Machine Not Enabled" | PCM | Utrata konfiguracji EEPROM, skasowany firmware po rozladowaniu akumulatora ponizej 9V | Reflash firmware, konfiguracja EEPROM |
| Blad "Pump Motor Fault" | PCM | Uszkodzone wyjscie PWM sterowania silnikiem pompy hydraulicznej, uszkodzony sterownik MOSFET pompki | Naprawa wyjscia PWM, wymiana MOSFET sterowania pomp |
| Przerywajace dzialanie — reset co 5–30 s | PCM | Uszkodzony watchdog timer, niestabilne zasilanie 5V procesora — uszkodzony stabilizator LM2576/LT1083 | Wymiana stabilizatora napiecia, naprawa watchdog |
| Korozja zlacz po zalaniu | PCM / GCM | Woda lub olej hydrauliczny na plytce, utlenione zlacza Molex, mikrozwarcia na SCB | Czyszczenie ultradzwiekowe, konserwacja zlacz, naprawa sciezek PCB |
Jak wyglada naprawa sterownika JLG — krok po kroku
- Demontaz modulu: Identyfikacja Part No. na tabliczce (np. 1600292), sfotografowanie polaczenia zlacz J2–J9, odlaczenie akumulatora, wyjecie modulu z komory elektroniki.
- Wysylka kurierska: Bezpieczne zapakowanie modulu w folii antyelektrostatycznej i pudelku kartonowym. DHL Express odbiorca w Polsce i w Europie — ubezpieczenie wliczone.
- Diagnostyka w warsztacie: Wizualna inspekcja PCB pod mikroskopem stereo (25x), testy funkcjonalne na stanowisku testowym JLG, pomiary oscyloskopem, identyfikacja uszkodzonych elementow (MOSFET, transceiver CAN, stabilizator napiecia, kondensatory, przekazniki).
- Naprawa i testowanie: Wymiana uszkodzonych elementow na oryginalne lub zamienniki przemyslowe (nie consumer grade). Czyszczenie ultradzwiekowe, laminowanie. Test funkcjonalny pelnego cyklu: CAN J1939, wyjscia MOSFET pod obciazeniem, wejscia cyfrowe/analogowe, komunikacja z symulatorem maszyny.
- Konfiguracja i reflash: Odczyt/zapis konfiguracji EEPROM, reflash firmware jesli wymagany, kalibracja czujnikow.
- Zwrot z gwarancja: DHL Express zwrot, gwarancja 12 miesiecy, protokol naprawy.
Ceny napraw modulow i sterownikow JLG
| Modul / Part No. | Zakres naprawy | Cena |
|---|---|---|
| PCM 1600292 / 1001097243 | Naprawa wyjsc MOSFET (1–4 kanaly) | 280–580 € |
| PCM 1600292 / 1001097243 | Naprawa transceivera CAN (MCP2551/TJA1050) | 160–320 € |
| PCM 1600292 / 1001097243 | Naprawa zasilacza 5V/12V (stabilizator) | 120–280 € |
| PCM 4360416 / 1001115623 | Naprawa wyjsc przekaznikowych | 180–420 € |
| PCM 1001115623 / 1001115624 | Naprawa CPU / mikrokontrolera | 380–880 € |
| PCM (wszystkie) | Reflash firmware + konfiguracja EEPROM | 120–320 € |
| PCM (wszystkie) | Czyszczenie ultradzwiekowe + usuwanie korozji | 80–180 € |
| GCM (Ground Control Module) | Naprawa wejsc cyfrowych / CAN | 180–480 € |
| ADE / LMI Module | Naprawa / rekalibracja | 220–580 € |
| DCM (Drive Control Module) | Naprawa mostka IGBT napedowego | 320–780 € |
| Kompletna regeneracja modulu | PCM + GCM + diagnostyka kabli | 480–1 200 € |
| Diagnostyka bez naprawy | — | 80 € |
Wysylka DHL Express Polska / Europa. Czas naprawy: 5–10 dni roboczych. Gwarancja 12 miesiecy. Serwis czynny pon–pt 8:00–16:00. Brak naprawy = zero kosztow.
