Jungheinrich je jedním z největších výrobců vysokozdvižných vozíků na světě — vedle Linde a Toyota — se sídlem v Hamburku. Vozíky Jungheinrich EFG, ETV/ETM, ECE, ETR a EJE jsou vybaveny vlastními elektronickými řídicími jednotkami: ATS (pojezd), MP 1506 FH / MP 1505 (hydraulika vidlí), LEM (modul stožáru) a komunikační moduly CANbus. Acore z Knurowa opravuje řídicí jednotky Jungheinrich na úrovni komponent: vyměňujeme tranzistory MOSFET, kondenzátory, EEPROM, procesory Siemens SAB 80C535 a gate drivery.
Modely vozíků Jungheinrich — podporované série
| Série | Modely | Nosnost | Napětí | Řídicí jednotka pojezdu (ATS) | Hydraulická řídící jednotka (MP) | Použití |
|---|---|---|---|---|---|---|
| EFG — čelní vozík 3/4 kola | EFG 110–116, EFG 213–225, EFG 316–320, EFG 425/430 | 1000–4000 kg | 24/48/80 V | ATS 4812 / ATS 4814H / ATS 6 / ATS 7 | MP 1506 FH / MP 1505 / MP 1508 | Logistika, výroba, mrazírny |
| ETV — reach truck 4 kola | ETV 110–116, ETV 208–216, ETV 320 | 1000–2000 kg | 24/48 V | ATS 4812 / ATS 6 / ATS 7 | MP 1506 FH / MP 1505 | Vysoké regály až 13 m |
| ETM, ECE, ETR, EJE, EKS, EKX | Všechny generace 2000–2023 | 800–4000 kg | 24–80 V | ATS / MC | MP 1503–1508 | Komisonování, VNA, venkovní provoz |
Kódy chyb Jungheinrich — diagnostická tabulka
| Kód | Popis | Hardwarová příčina | Měření | Cena opravy |
|---|---|---|---|---|
| 3.1 | Chyba EEPROM paměti | Vadná EEPROM AT24C256 nebo ST M95256. Ztráta PIN, limitů rychlosti. Přepětí >60 V nebo vybití baterie <10 V při napájení logiky. | I2C na SDA/SCL: 100 kHz, adresa 0x50 acknowledge. Žádný ACK = výměna SOIC8 EEPROM. | 500–1.200 PLN |
| 8.1 / 8.3 | CAN-bus chyba / žádné telegramy | Odpor zakončení CAN mimo rozsah — musí být 60 Ω. Vadný CAN transceiver (TJA1050). | Odpojit všechny CAN moduly, měřit CAN H–CAN L: 60 Ω. Pod 50 Ω = zkrat, nad 70 Ω = chybí zakončovací odpor. | 400–900 PLN |
| 108 / 112 / 113 | Interní chyba sterownika / pojezd / hydraulika | Vadné výkonové MOSFETy (IRF3710, IRFB4110), shunt A2, gate driver IR2104. | Test diodou MOSFET: D-S dopředně 0,4–0,6 V. 0 Ω = zkratovaný MOSFET. | 800–4.000 PLN |
Oblast servisu
Česká republika: Praha, Brno, Ostrava, Plzeň, Pardubice, Olomouc — DPD 1–2 pracovní dny. Paušál ca. 35 EUR tam a zpět.
Slovensko: Bratislava, Žilina, Košice — DPD 1–2 dny. Polsko (základna): Knurow / Gliwice a celé Polsko. Zbytek Evropy: DHL 2–5 dní.
FAQ

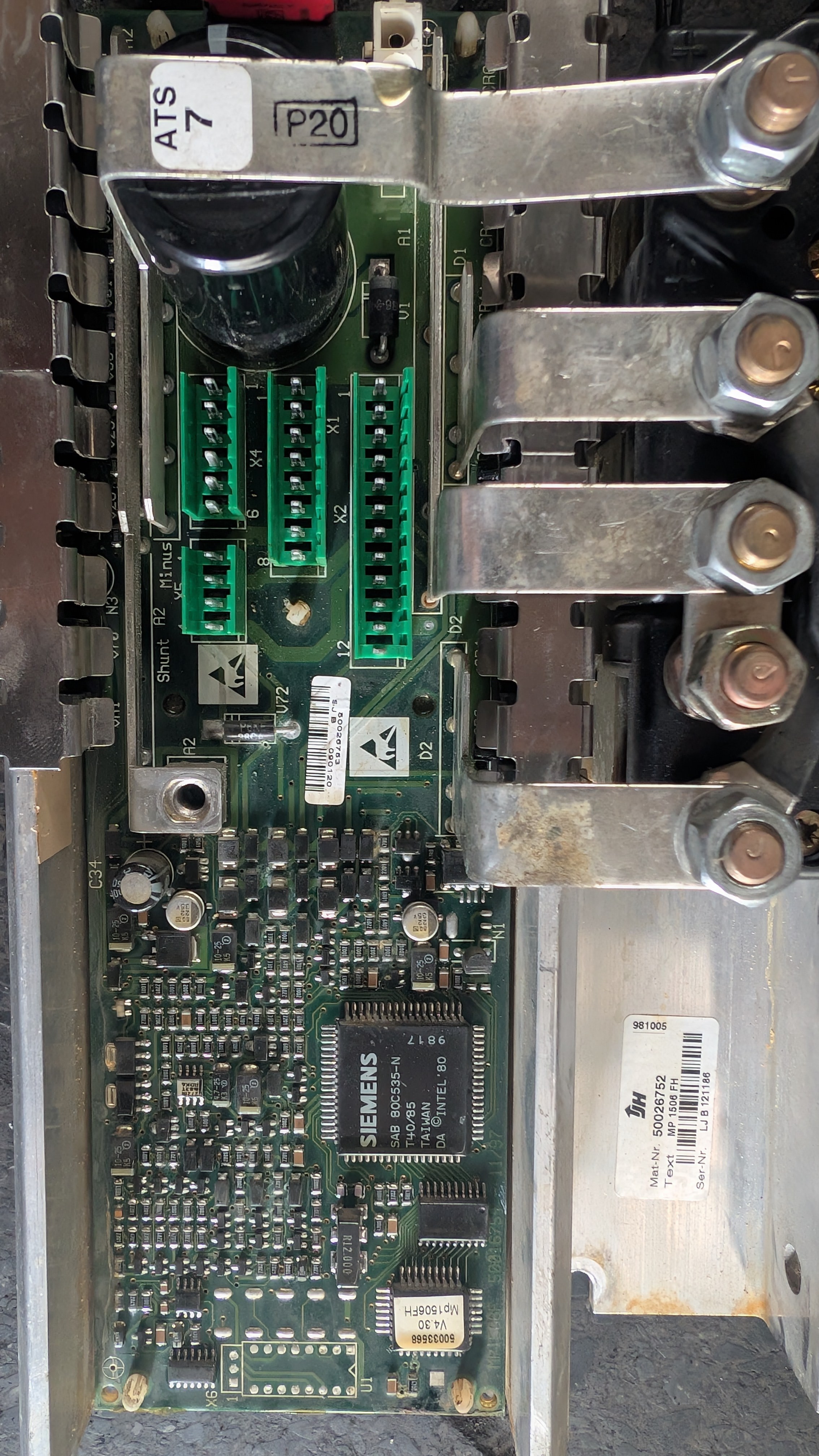

- MP 1506 FH (50026752, Siemens SAB 80C535, rok 2003) — opravujete tak staré řídicí jednotky?
- Ano — specializujeme se na starší řídicí jednotky Jungheinrich se Siemens MCS-51 procesory. Nové jednotky této generace nejsou dostupné nebo stojí 6.000–9.000 PLN. Cena opravy: 900–2.500 PLN.
- Jak dlouho trvá oprava z České republiky?
- DPD doručí do Knurowa do 1–2 pracovních dnů. Diagnostika 2–4 hodiny. Oprava 1–4 dny. Celkový cyklus 4–8 pracovních dní.
