Řídicí jednotky ZAPI AC-2 Inverter patří k nejrozsráněnějším třífázovým regulátorům na trhu elektrických vysokozdvižných vozíků, paletových vozíků, tažných traktorů, kompletačních vozíků a čistících strojů po celé Evropě. Vyráběné firmou ZAPI S.p.A. v Poviglio (Reggio Emilia), Itálie, řídí série AC-2 asynchronní třífázové motory (výstupy U, V, W), spravuje logiku jízdy nebo hydraulického čerpadla a zajišťuje CAN komunikaci se zbytkem elektroniky vozíku. Když řídicí jednotka AC-2 zesliání selhá — kvůli korozi, přepětí, poruše IGBT modulu nebo zkratu motoru — nejčastějším výsledkem je: vozík se přestává pohybovat, věž přestává zdvihat, nebo se na displeji zobrazí chybový kód a vozík přejde do nouzového režimu.
Co vidíme na štítku zákazníka — ZAPI AC-2 INVERTER

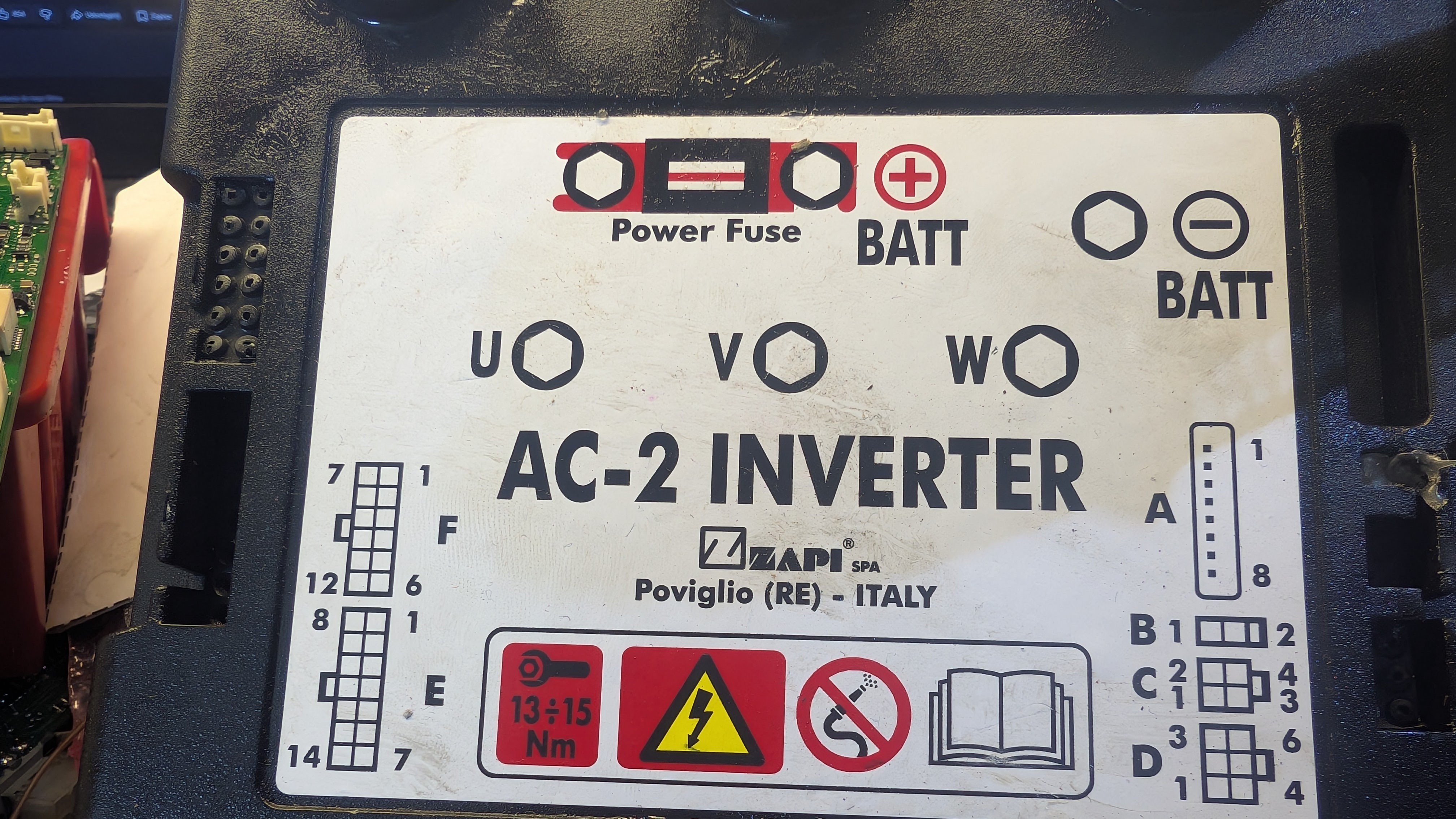

Řídicí jednotka na fotografii zákazníka nese originální štítek ZAPI SPA, Poviglio (RE) — ITALY, model AC-2 INVERTER. Viditelné označení zahrnují motorové svorky U, V, W (třífázové výstupy k tračnímu motoru nebo motoru hydraulického čerpadla), svorky BATT+ a BATT- s výkonovou pojistkou, a čtyři skupiny logických konektorů A, B, C, D (vícepinové konektory pro senzory, enkodér, potenciometr pedálu plynu a signály stykačů) plus další konektory E a F. Štítek také obsahuje upozornění na vysoké napětí, symbol zákazu mytí vysokotlakým proudem vody a utahovací moment šroubů svorek 13–15 Nm — standardní bezpečnostní oznacení ZAPI na všech řídicích jednotkách této rodiny.
Řídicí jednotky ZAPI AC-2 se prodávají pod mnoha různými katalogovými čísly podle napětí (24V, 36V, 48V, 72V, 80V, 96V) a maximálního proudu (250A–550A). Nejčastější katalogová čísla v této řadě jsou: FZ2003, FZ3000, FZ3009, FZ5002, FZ5103, FZ5134, FZ5222, FZ8042, FZ8137, FZ8138, FZ8218. Výrobci vozíků objednávají stejný hardware ZAPI s vlastním softwarovým nastavením a štítkem — proto se identická řídicí jednotka AC-2 objevuje pod značkami Linde, Still, Jungheinrich, Toyota, Hyster, OM Pimespo, Cesab, Lonking, JAC a Mitsubishi.
Stroje využívající řídicí jednotku ZAPI AC-2
| Typ stroje | Značky a modely | Funkce řídicí jednotky |
|---|---|---|
| Elektrické protiváhové vysokozdvižné vozíky | Linde řada E, Still RX20/RX60, Jungheinrich EFG, Toyota 8FBCU/8FBMT, Hyster řada J/E, OM Pimespo, Cesab | Trační řídicí jednotka nebo řídicí jednotka čerpadla (zdvih/hydraulika) |
| Vysoko-zdvižné vozíky s vysúdaným vozem | Linde řada R, Jungheinrich ETV, Still FM/FXV, Toyota | Trační jednotka a jednotka zdvihu věže |
| Elektrické paletové vozíky | Linde řada T, Jungheinrich EJE/ERE, Still EXU/ECU, BT/Toyota | Jednomotorová trační jednotka |
| Kompletační vozíky (order picker) | Jungheinrich EKS, Still, Linde, Crown | Trační jednotka a jednotka zdvihu plošiny |
| Tažné traktory | Linde řada P a různé průmyslové elektrické tažné traktory | Trační jednotka |
| Čistící stroje | Comac, Fimap, RCM podlahové myčky | Trační jednotka nebo jednotka motoru kartáče |
| Stohovače (stacker) | Jungheinrich EJC, Linde řada L, Still EGV | Trační a zdvihací jednotka |
Klasické poruchy ZAPI AC-2 — diagnostická tabulka
| Příznak | Pravděpodobná příčina | Diagnostická kontrola |
|---|---|---|
| Chybí jízda — vozík se nehne | Vadná trační jednotka: vypálený IGBT modul, porušený senzor proudu, zkrat fáze tračního motoru, nebo vadný potenciometr pedálu plynu | Zkontrolovat napětí BATT+/BATT- pod zátěží; změřit odpor mezi fázemi U-V-W tračního motoru; přečíst chybový kód na konzoli ZAPI Vector |
| Chybí zdvih — věž nezdvihá | Vadná řídicí jednotka čerpadla/hydrauliky (druhá, nezávislá AC-2 jednotka na stejném vozíku): vypálený IGBT při řízení motoru čerpadla, zkrat motoru hydraulického čerpadla, nebo vadný mikrospínač páky zdvihu | Potvrdit, že jízda funguje normálně (pokud ano, porucha je na druhé jednotce, ne v baterii); zkontrolovat napájecí napětí na řídicí jednotce čerpadla; změřit izolační odpor motoru čerpadla proti kostře |
| CAN BUS KO (chybový kód 247) | Ztráta CAN komunikace mezi jednotkou AC-2 a zbytkem elektroniky vozíku (displej, druhá jednotka, BMS modul); obvykle způsobena přerušeným CAN kabelem, chybějícím terminačním odporem 120 Ω, nebo rušením z porušeného DC-DC převodníku | Změřit odpor CAN sběrnice mezi piny CAN H a CAN L (mělo by být 60 Ω se správně instalovanými oběma 120 Ω term. odpory); zkontrolovat průchodnost CAN kabelu po celé dráze |
| Alarm hlavního stykače | Hlavní stykač se nezavírá (přerušený drát cívky, porušený budič na logické desce) nebo se neotevírá (zaseknuté/svařené kontakty) — AC-2 to detekuje a z bezpečnostních důvodů blokuje provoz | Změřit odpor cívky stykače (typicky desítky ohmů); zkontrolovat výstupní napětí budiče na desce řídicí jednotky; mechanicky prohlédnout kontakty stykače pod krytem |
| Alarm brzdy (chyba 209 / AUX výstup) | Vadná cívka elektromagnetické brzdy (typický odpor kolem 32 Ω), přerušená dioda přes cívku, nebo vadný budič AUX výstupu na desce řídicí jednotky | Změřit odpor cívky brzdy; zkontrolovat diodu paralelně s cívkou na zkrat nebo přerušení; změřit výstupní napětí AUX na řídicí jednotce |
| VMN HIGH (zkrat fáze motoru) | Zkratovaná fáze motoru (U, V nebo W) na plus nebo minus baterie, nebo vadný IGBT modul v řídicí jednotce způsobující nesprávné čtení napětí fáze | Provést diodový test mezi každou fází motoru a BATT+/BATT- (při odpojené řídicí jednotce) — zdravé IGBT vykazují charakteristický pokles napětí diody; zkrat vykazuje hodnotu blízké nule v obou směrech |
| STBY I HIGH (chyba senzoru proudu v klidu) | Vadný Hallový senzor proudu na výkonové desce řídicí jednotky, nebo porušená řídicí logika detekující nesprávný průtok proudu při vypnutém motoru | Vyžaduje diagnostiku na úrovni desky — Hallův senzor nebo jeho zesilovač obvod obvykle vyžaduje výměnu komponenty; nelze vyřešit bez otevření řídicí jednotky |
Náš postup opravy na úrovni komponent pro ZAPI AC-2
- Počáteční diagnostika s programovací konzolí ZAPI (Vector/Console)
- Demontaž a vizuální kontrola desky pod zvětšením v ESD-safe prostředí
- Testování IGBT modulů — diodová měření a zátěžové testy
- Oprava na úrovni komponent — výměna IGBT modulů, budičů, kondenzátorů, Hallových senzorů a CAN logiky
- Obnova konektorů A, B, C, D, E, F
- Funkční test na zkušebním stavu se simulátorem třífázového motoru
Oblast servisu — Česká republika a Evropa
Česká republika: Praha, Brno, Ostrava, Plzeň, Olomouc, Liberec — DPD 1–2 pracovní dny. Slovensko: Bratislava, Košice, Žilina — DPD 1–2 dny. Polsko (základna): Knurow / Gliwice a celé Polsko včetně Varšavy, Krakova, Vratislavi, Poznaně, Gdaňsku a Katovic. Zbytek Evropy: DHL 2–5 dnů. Bezplatná doprava tam a zpět při opravách nad 3 000 PLN.
FAQ
- Můj vozík jezdí normálně, ale nezdvihá vidlice — je to problém řídicí jednotky ZAPI?
- Velmi pravděpodobně. Mnoho elektrických vozíků používá dvě nezávislé AC-2 jednotky ve stejném stroji — jednu pro jízdu, druhou pro hydraulické čerpadlo. Pokud jízda funguje normálně, porucha je téměř jistě na druhé jednotce pro motor hydraulického čerpadla.
- Jaký je rozdíl mezi řídicími jednotkami ZAPI AC-2 a ACE2?
- AC-2 je starší, ale stále velmi častá rodina třífázových invertorů ZAPI, zatímco ACE2 (Evolution) je novější generace s rozšířenou diagnostikou a CAN komunikací.
