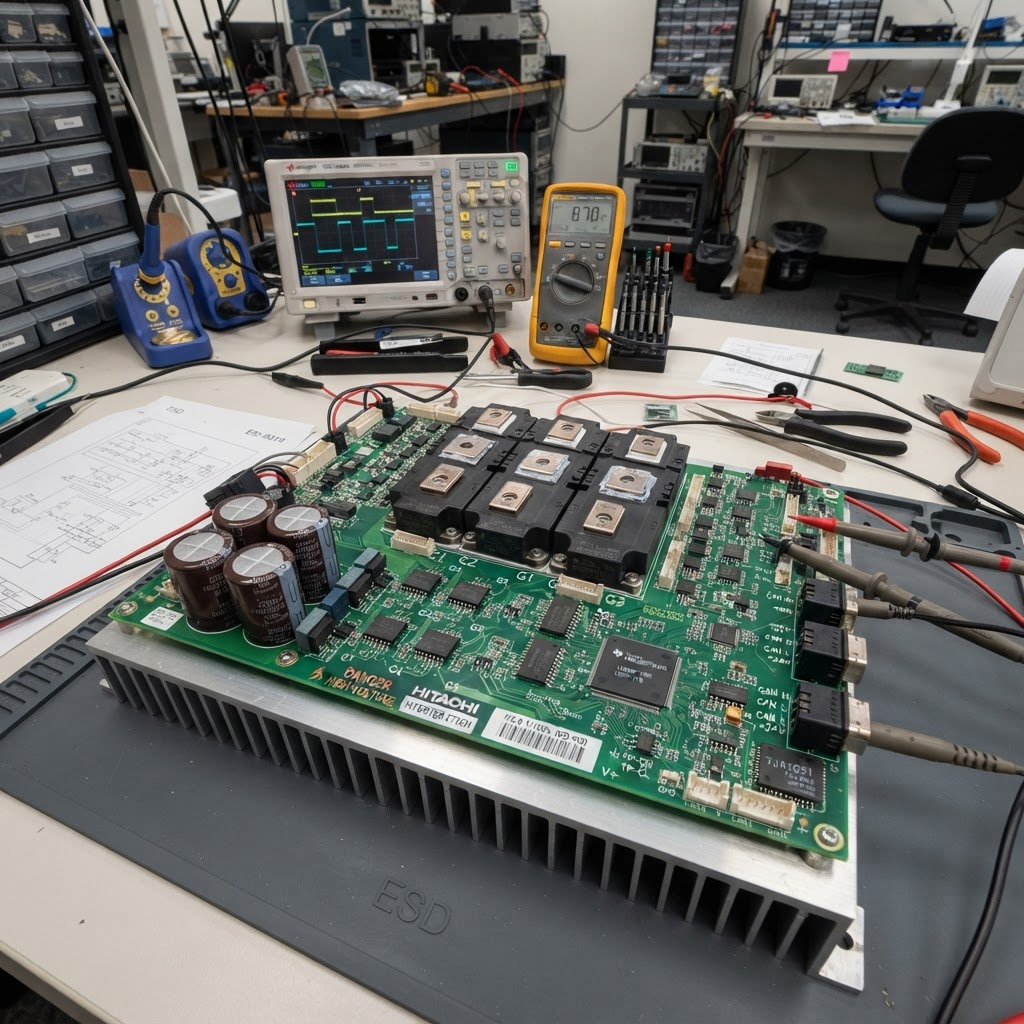

Elektricke vysokozdvizne voziky Hangcha a Heli pouzivaji ridici jednotky AC motoru vyrobe nebo licencovane firmou Hitachi a systemy ZAPI AC2 a H3. Porucha ridici jednotky okamzite znehybni vozik: kod CAN FAULT na displeji, zadna jizda, zadne zdvihani. Acore z Knurowa se specializuje na opravu techto ridici jednotky na urovni komponentu.
Modely voziku a odpovídající ridici jednotky
| Znacka | Model | Nosnost | Ridici jednotka | Cislo dilu | Napajeni |
|---|---|---|---|---|---|
| Hangcha | XC15, XC18, XC20 | 1500-2000 kg | Hitachi AC1 / ZAPI AC2 | HCU04-HL, 0ZAB7HV18 | 24/48 V |
| Hangcha | CDD14, CDD16, CDD20 | 1400-2000 kg | Hitachi AC2 / ZAPI H2 | HCU06-HL, DH280A-HL | 48 V |
| Hangcha | A15, A18, A20, A25 | 1500-2500 kg | Hitachi AC3 / ZAPI H3 | ACE3 48V, ACE3 80V | 48/80 V |
| Heli | G15, G18, G20, H15-H25 | 1500-2500 kg | Hitachi AC1/AC2 / ZAPI H3 | HCU04-HL, DH280A-HL | 48/80 V |
Chyba CAN FAULT — diagnostika a oprava
CAN FAULT (take E101, E103, ERR-22) znamena ztrata komunikace mezi moduly pres sbernici CAN ISO 11898-2. Kroky diagnostiky: merit odpor CAN-H / CAN-L bez baterie. 60 Ω = spravne. 0 Ω = zkrat transceiveru uvnitr ridici jednotky. 120 Ω = chybi terminacni odpor. Izolovat vadny uzel odpojenim modulu jeden po druhem dokud se odpor nevrati na 120 Ω.
Vadny transceiver (TJA1050, TJA1051, SN65HVD251) je vymen SMD praci. Cena opravy: 400-900 PLN. Zaruka 12 mesicu.
Zadne ovladani civky stykace — E045
Vozik se nepohybuje, hlavni stykac nezapina. Priciny: vadny MOSFET IRFP4568, zkratovana dioda 1N5408/P6KE75A, chybejici PWM signal z DSP, zkratovana civka stykace (pod 10 Ω misto 60-80 Ω pro 48V). Oprava: 400-1.000 PLN.
Tabulka chybovych kodu
| Chybovy kod | Popis | Ridici jednotka | Pricina | Cena opravy |
|---|---|---|---|---|
| CAN FAULT / E101 | Ztrata komunikace CAN | Hitachi AC1/AC2 | TJA1050/TJA1051 spaleny | 400-900 PLN |
| E045 / CONT FAULT | Chyba hlavniho stykace | Hitachi AC1/AC2/AC3 | MOSFET IRFP4568, freewheeling dioda | 400-1.000 PLN |
| E050 / IGBT FAULT | Chyba siloveho stupne | Hitachi AC2/AC3 | IGBT CM150DY, Halluv sensor LEM LA-55P | 800-2.500 PLN |
| E055 / OVERVOLTAGE | Prepeti DC sbernice | Hitachi AC1/AC2 | Starnuti buferovacich kondenzatoru | 600-1.400 PLN |
| ERR-47 / MCU NEODPOVIDA | MCU neodpovida | ZAPI AC3, Hitachi AC3 | Regulator 5V LM2596, chyba EEPROM | 500-1.200 PLN |
FAQ
- Hangcha XC20 zobrazuje CAN FAULT E101 pri startu. Co to znamena?
- E101 na XC20 je ztrata komunikace VCU-MCU. Nejprve: merit odpor CAN-H / CAN-L pri odpojene baterii. Pri 0 Ω — odeslat ridici jednotku MCU do servisu (vadny transceiver TJA1051).
- Prepravni naklady z Ceske republiky?
- Pausalni 80 PLN (cca 18 EUR) za prepravu obeji smery, pojisteno do 50.000 PLN. Pro opravy nad 3.000 PLN je odvoz na nase naklady.
